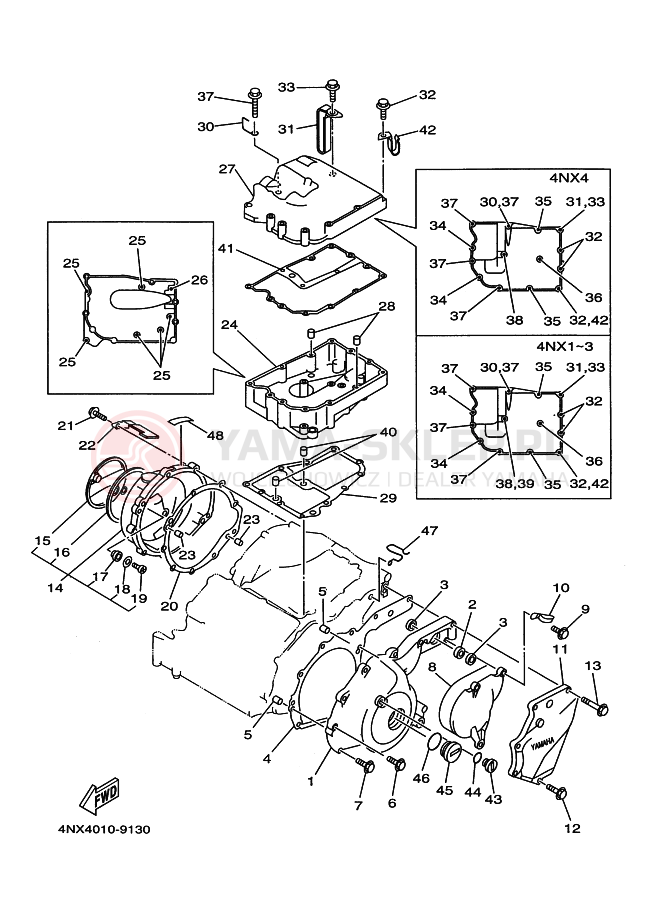

Schemat "Pokrywa silnika" do Yamaha TRX850

Lp.	nazwa i numer części	cena
1	COVER, CRANKCASE 1 4NX-15411-00-00 4NX154110000 4NX-15411-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	811.89 zł 730.70 złnajniższa cena: 730.70 zł 730.7
2	BEARING,CYL.#17 93317-21236-00 933172123600 93317-21236-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	122.86 zł 110.57 złnajniższa cena: 110.57 zł 110.57
3	OIL SEAL 93109-12075-00 931091207500 93109-12075-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	21.14 zł 19.03 złnajniższa cena: 19.03 zł 19.03
3	OIL SEAL 93109-12053-00 => 93109-12075-00 931091205300 93109-12053 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	21.14 zł 19.03 złnajniższa cena: 19.03 zł 19.03
4	GASKET,CRCS COVER 3VD-15451-00-00 3VD154510000 3VD-15451-00-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	111.92 zł 100.73 złnajniższa cena: 100.73 zł 100.73
5	PIN, DOWEL 99510-08012-00 => 91808-12024-00 995100801200 99510-08012 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
5	PIN, DOWEL 91808-12024-00 918081202400 91808-12024-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
6	BOLT, WASHER (4KG) 90105-060A0-00 90105060A000 90105-060A0-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (2 szt.)	9.47 zł 8.52 złnajniższa cena: 8.52 zł 8.52
6	BOLT, WASHER (4KG) 95027-06025-00 => 90105-060A0-00 950270602500 95027-06025-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (2 szt.)	9.47 zł 8.52 złnajniższa cena: 8.52 zł 8.52
7	BOLT,FLANGE(6U1) 90105-06400-00 => 95027-06020-00 901050640000 90105-06400 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (2 szt.)	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
7	BOLT,FLANGE(6U1) 95027-06020-00 950270602000 95027-06020-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (2 szt.)	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
8	COVER,CHAIN CASE 3LD-15418-00-00 3LD154180000 3LD-15418-00-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	347.18 zł 312.46 złnajniższa cena: 312.46 zł 312.46
9	BOLT, WASHER (4KG) 95027-06025-00 => 90105-060A0-00 950270602500 95027-06025-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (2 szt.)	9.47 zł 8.52 złnajniższa cena: 8.52 zł 8.52
9	BOLT, WASHER (4KG) 90105-060A0-00 90105060A000 90105-060A0-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (2 szt.)	9.47 zł 8.52 złnajniższa cena: 8.52 zł 8.52
10	CLAMP (51Y) 90465-08277-00 904650827700 90465-08277-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	80.91 zł 72.82 złnajniższa cena: 72.82 zł 72.82
11	4NX-15421-00-00
12	BOLT,SMALL FLANGE 95027-06030-00 950270603000 95027-06030-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
13	BOLT, WASHER (4KG) 90105-06798-00 901050679800 90105-06798-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
13	BOLT, WASHER (4KG) 95027-06050-00 => 90105-06798-00 950270605000 95027-06050-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	9.80 zł 8.82 złnajniższa cena: 8.82 zł 8.82
14	CRANKCASE COVER ASSY 3 4NX-15430-01-00 4NX154300100 4NX-15430-01 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni
15	COVER, CAP 3VD-15417-01-00 3VD154170100 3VD-15417-01-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	315.99 zł 284.39 złnajniższa cena: 284.39 zł 284.39
16	RING,RUBBER 3LD-15449-00-00 3LD154490000 3LD-15449-00-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	229.73 zł 206.76 złnajniższa cena: 206.76 zł 206.76
17	GROMMET 1JK-15486-00-00 1JK154860000 1JK-15486-00-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	45.52 zł 40.97 złnajniższa cena: 40.97 zł 40.97
18	WASHER,SPEC'L SHAP 90209-05279-00 902090527900 90209-05279-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	24.58 zł 22.12 złnajniższa cena: 22.12 zł 22.12
19	SCREW,PAN HEAD(3SX 98517-05010-00 985170501000 98517-05010-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
19	SCREW,PAN HEAD(3SX 98507-05010-00 => 98517-05010-00 985070501000 98507-05010-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
20	GASKET 4NX-15462-01-00 4NX154620100 4NX-15462-01-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	111.92 zł 100.73 złnajniższa cena: 100.73 zł 100.73
20	GASKET 4NX-15462-00-00 => 4NX-15462-01-00 4NX154620000 4NX-15462-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	111.92 zł 100.73 złnajniższa cena: 100.73 zł 100.73
21	BOLT, WASHER (4KG) 95027-06025-00 => 90105-060A0-00 950270602500 95027-06025-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (2 szt.)	9.47 zł 8.52 złnajniższa cena: 8.52 zł 8.52
21	BOLT, WASHER (4KG) 90105-060A0-00 90105060A000 90105-060A0-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (2 szt.)	9.47 zł 8.52 złnajniższa cena: 8.52 zł 8.52
23	PIN, DOWEL 99510-08012-00 => 91808-12024-00 995100801200 99510-08012 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
23	PIN, DOWEL 91808-12024-00 918081202400 91808-12024-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
24	COVER, GENERATOR 2 4NX-15425-00-00 4NX154250000 4NX-15425-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni
25	BOLT, SMALL FLANGE 95027-06035-00 950270603500 95027-06035-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
26	BOLT, FLANGE 95880-06035-00 958800603500 95880-06035 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	18.47 zł 16.62 złnajniższa cena: 16.62 zł 16.62
27	COVER, OIL PUMP 2 4NX-15426-00-00 4NX154260000 4NX-15426-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	1941.44 zł 1747.30 złnajniższa cena: 1747.30 zł 1747.3
28	PIN, DOWEL 99510-08012-00 => 91808-12024-00 995100801200 99510-08012 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
28	PIN, DOWEL 91808-12024-00 918081202400 91808-12024-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	24.11 zł 21.70 złnajniższa cena: 21.70 zł 21.7
29	GASKET,CARB CVR 2 3VD-15463-00-00 3VD154630000 3VD-15463-00-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	103.52 zł 93.17 złnajniższa cena: 93.17 zł 93.17
30	CLAMP 90462-20223-00 904622022300 90462-20223 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	44.30 zł 39.87 złnajniższa cena: 39.87 zł 39.87
31	HOLDER,CLCH CABLE 90461-10136-00 904611013600 90461-10136-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	90.10 zł 81.09 złnajniższa cena: 81.09 zł 81.09
32	BOLT, SMALL FLANGE 95027-06035-00 950270603500 95027-06035-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
33	BOLT, FLANGE 95880-06035-00 958800603500 95880-06035 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	18.47 zł 16.62 złnajniższa cena: 16.62 zł 16.62
34	BOLT, SMALL FLANGE 95027-06045-00 950270604500 95027-06045-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	9.32 zł 8.39 złnajniższa cena: 8.39 zł 8.39
35	BOLT,SMALL FLANGE 95027-06055-00 950270605500 95027-06055-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
36	BOLT, FLANGE 95827-06070-00 958270607000 95827-06070 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
37	BOLT, FLANGE 95027-06110-00 950270611000 95027-06110 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	60.31 zł 54.28 złnajniższa cena: 54.28 zł 54.28
38	BOLT 91317-06160-00 913170616000 91317-06160-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	62.78 zł 56.50 złnajniższa cena: 56.50 zł 56.5
39	WASHER,PLATE 90201-06643-00 => 90201-06045-00 902010664300 90201-06643 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
39	WASHER,PLATE 90201-06045-00 902010604500 90201-06045-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
40	PIN,DOWEL 99530-10014-00 995301001400 99530-10014-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
41	GASKET, CRANKCASE COVER 2 4NX-15461-00-00 4NX154610000 4NX-15461-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	95.44 zł 85.90 złnajniższa cena: 85.90 zł 85.9
43	PLUG, STRAIGHT SCREW 90340-14147-00 903401414700 90340-14147 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni
44	O-RING 93210-14369-00 => 93210-14369-00 932101436900 93210-14369-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (7 szt.)	4.75 zł 4.28 złnajniższa cena: 4.28 zł 4.28
45	PLUG, STRAIGHT SCREW 90340-32148-00 903403214800 90340-32148 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni
46	O-RING 93210-32172-00 932103217200 93210-32172-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 24-48H (ponad 10 szt.)	20.32 zł 18.29 złnajniższa cena: 18.29 zł 18.29
47	CLAMP 90465-20342-00 904652034200 90465-20342 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	99.37 zł 89.43 złnajniższa cena: 89.43 zł 89.43
48	OIL, LABEL 4NX-1548B-00-00 4NX1548B0000 4NX-1548B-00 https://yama-sklep.pl/image/scheme/2473405d5f3f821d257875141714926db6344e58343031302d39313330.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
