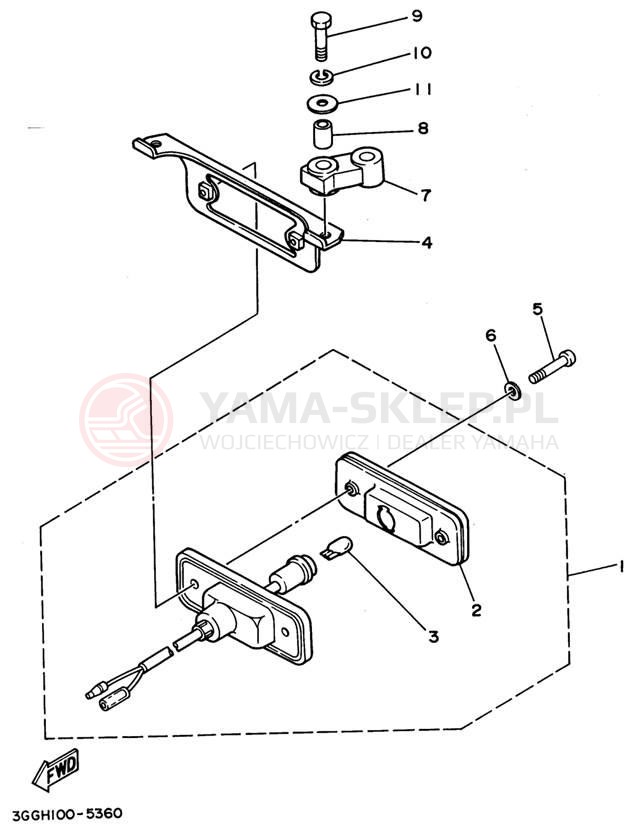

Schemat "lampa tył" do Yamaha WARRIOR YFM350XG

Lp.	nazwa i numer części	cena
1	TAILLIGHT UNIT ASSY 38W-84710-00-00 38W847100000 38W-84710-00-00 https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 3-7 dni	185.16 zł 166.64 zł najniższa cena: 166.64 zł 166.64
2	LENS,TAILLIGHT 38W-84721-00-00 38W847210000 38W-84721-00-00 https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 3-7 dni	68.15 zł 61.34 zł najniższa cena: 61.34 zł 61.34
3	BULB,METER 12V3.8W 3F9-84744-00-XX 3F98474400XX 3F9-84744-00-XX https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 3-7 dni
4	BRACKET, TAILLIGHT UR 1UY-84702-10-00 1UY847021000 1UY-84702-10-00 https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 3-7 dni	90.29 zł 81.26 zł najniższa cena: 81.26 zł 81.26
5	SCREW,PAN HEAD 98517-04020-00 985170402000 98517-04020-00 https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
6	WASHER (JF2) 92907-04600-00 929070460000 92907-04600-00 https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	5.07 zł 4.56 zł najniższa cena: 4.56 zł 4.56
7	DAMPER,TAIL 1 38W-84736-00-00 38W847360000 38W-84736-00-00 https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 3-7 dni	30.54 zł 27.49 zł najniższa cena: 27.49 zł 27.49
8	COLLAR 90387-06553-00 903870655300 90387-06553-00 https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 3-7 dni	24.11 zł 21.70 zł najniższa cena: 21.70 zł 21.7
9	BOLT,HEXAGON 97017-06025-00 970170602500 97017-06025-00 https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	5.76 zł 5.18 zł najniższa cena: 5.18 zł 5.18
10	WASHER,SPRING 92907-06100-00 929070610000 92907-06100-00 https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	3.01 zł 2.71 zł najniższa cena: 2.71 zł 2.71
11	WASHER,PLATE 90201-06057-00 902010605700 90201-06057-00 https://yama-sklep.pl/image/scheme_us/26e737cdfc5c28e335eacf7dfc238e2f0437373235335f696d672e6a7067.jpg wysyłamy w 3-7 dni	28.30 zł 25.47 zł najniższa cena: 25.47 zł 25.47
