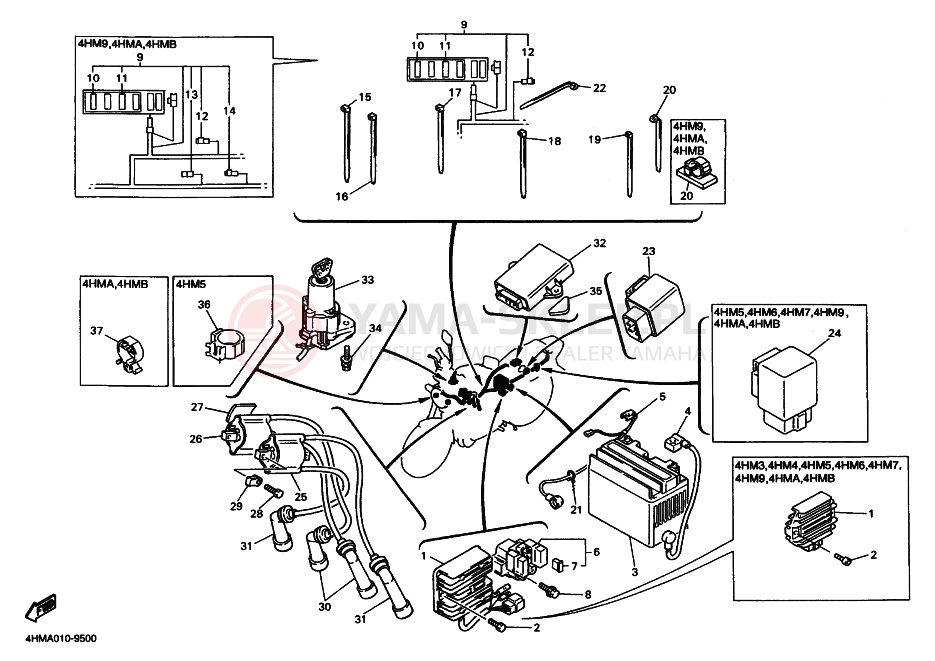

Schemat "układ elektryczny" do Yamaha XJR400R

Lp.	nazwa i numer części	cena
1	RECTIFIER & REGULATOR ASSY 4HM-81960-00-00 4HM819600000 4HM-81960-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	934.20 zł 840.78 złnajniższa cena: 840.78 zł 840.78
2	BOLT (4FL) 91317-06020-00 913170602000 91317-06020-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 24-48H (4 szt.)	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
3	BATTERY ASSY 90793-25009-00 907932500900 90793-25009 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	309.74 zł 278.77 złnajniższa cena: 278.77 zł 278.77
4	WIRE, PLUS LEAD 4HM-82115-00-00 4HM821150000 4HM-82115-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	147.34 zł 132.61 złnajniższa cena: 132.61 zł 132.61
5	WIRE, MINUS LEAD 4HM-82116-00-00 4HM821160000 4HM-82116-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	112.85 zł 101.57 złnajniższa cena: 101.57 zł 101.57
6	STARTER RELAY ASSY (RC19-003) 4DN-81940-00-00 => 4DN-81940-12-00 4DN819400000 4DN-81940-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	448.40 zł 403.56 złnajniższa cena: 403.56 zł 403.56
7	FUSE (30 AMP, BLADE) (30A-BL) 1AE-82151-00-00 1AE821510000 1AE-82151-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 24-48H (7 szt.)	9.74 zł 8.77 złnajniższa cena: 8.77 zł 8.77
8	BOLT,SMALL FLANGE 95027-06008-00 950270600800 95027-06008-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
9	WIRE HARNESS ASSY 4HM-82590-30-00 4HM825903000 4HM-82590-30 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni
10	FUSE (7.5A-BL) 2KW-82151-00-00 2KW821510000 2KW-82151-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	11.05 zł 9.95 złnajniższa cena: 9.95 zł 9.95
11	FUSE (20A-BL) (20A-BL) 2GV-82151-00-00 2GV821510000 2GV-82151-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	20.96 zł 18.86 złnajniższa cena: 18.86 zł 18.86
12	.DIODE ASSY 4TR-81980-00-00 4TR819800000 4TR-81980-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	263.87 zł 237.48 złnajniższa cena: 237.48 zł 237.48
15	CLAMP 12R-82591-00-00 12R825910000 12R-82591-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
16	BAND 90465-13152-00 => 1UA-82591-00-00 904651315200 90465-13152-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 24-48H (3 szt.)	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
16	BAND 1UA-82591-00-00 1UA825910000 1UA-82591-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 24-48H (3 szt.)	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
17	BAND 1UA-82591-00-00 1UA825910000 1UA-82591-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 24-48H (3 szt.)	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
18	BAND 90465-13152-00 => 1UA-82591-00-00 904651315200 90465-13152-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 24-48H (3 szt.)	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
18	BAND 1UA-82591-00-00 1UA825910000 1UA-82591-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 24-48H (3 szt.)	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
19	CLAMP 12R-82591-00-00 12R825910000 12R-82591-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
20	CLAMP 12R-82591-00-00 12R825910000 12R-82591-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	11.57 zł 10.41 złnajniższa cena: 10.41 zł 10.41
21	CLAMP 90464-44109-00 904644410900 90464-44109-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	14.27 zł 12.84 złnajniższa cena: 12.84 zł 12.84
22	CLAMP 90464-13073-00 => 90464-15195-00 904641307300 90464-13073-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
23	RELAY ASSY (4HM-10) 4HM-81950-10-00 4HM819501000 4HM-81950-10 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	111.36 zł 100.22 złnajniższa cena: 100.22 zł 100.22
24	RELAY ASSY (4HM-20) 4HM-81950-20-00 4HM819502000 4HM-81950-20-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	184.34 zł 165.91 złnajniższa cena: 165.91 zł 165.91
25	IGNITION COIL ASSY 4HM-82310-00-00 4HM823100000 4HM-82310-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	648.58 zł 583.72 złnajniższa cena: 583.72 zł 583.72
26	IGNITION COIL ASSY 4HM-82320-00-00 4HM823200000 4HM-82320-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	648.58 zł 583.72 złnajniższa cena: 583.72 zł 583.72
27	SEAL 1 4HM-21575-00-00 4HM215750000 4HM-21575-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	33.80 zł 30.42 złnajniższa cena: 30.42 zł 30.42
28	BOLT(7U8) 97080-06020-00 970800602000 97080-06020-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 24-48H (1 szt.)	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
29	DAMPER,IGN COIL 4BR-82317-00-00 4BR823170000 4BR-82317-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	32.74 zł 29.47 złnajniższa cena: 29.47 zł 29.47
30	PLUG CAP ASSY 371-82370-00-00 => 4VW-82370-00-00 371823700000 371-82370-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	85.69 zł 77.12 złnajniższa cena: 77.12 zł 77.12
31	PLUG CAP ASY 3NS-82370-00-00 3NS823700000 3NS-82370-00-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	184.19 zł 165.77 złnajniższa cena: 165.77 zł 165.77
31	PLUG CAP ASY 1UY-82370-20-00 => 3NS-82370-00-00 1UY823702000 1UY-82370-20 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	184.19 zł 165.77 złnajniższa cena: 165.77 zł 165.77
32	IGNITER UNIT ASSY 4HM-82305-20-00 4HM823052000 4HM-82305-20 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni
33	MAIN SWITCH STEERING LOCK 4KG-82501-01-00 4KG825010100 4KG-82501-01 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	921.96 zł 829.76 złnajniższa cena: 829.76 zł 829.76
34	BOLT 90109-080G5-00 => 90109-08196-00 90109080G500 90109-080G5 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 24-48H (1 szt.)	30.02 zł 27.02 złnajniższa cena: 27.02 zł 27.02
35	DAMPER 4HM-2174Y-00-00 4HM2174Y0000 4HM-2174Y-00 https://yama-sklep.pl/image/scheme/24a92e851a827451aaa1ee8635d70329e334484d413031302d39353030.png wysyłamy w 3-7 dni	46.35 zł 41.72 złnajniższa cena: 41.72 zł 41.72
