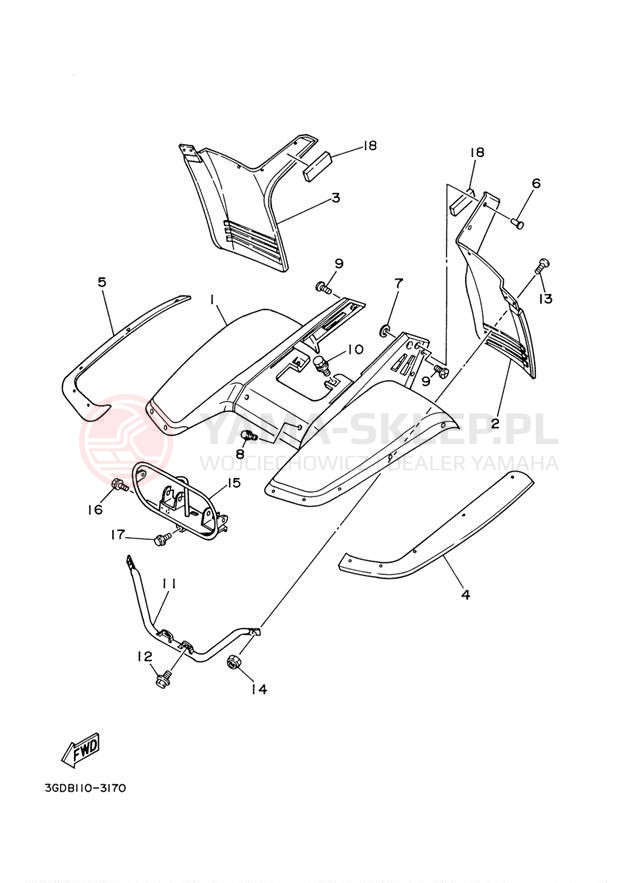

Schemat "Przedni błotnik" do Yamaha WARRIOR YFM350XM/YFM350XMC

Lp.	nazwa i numer części	cena
1	FRONT FENDER COMP. ( UR RW 3GD-W2151-D2-00 3GDW2151D200 3GD-W2151-D2-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	939.41 zł 939.41
1	FENDER,FRONT COMP. ( UR FOR DPBSE 3GD-W2151-F2-00 3GDW2151F200 3GD-W2151-F2-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	939.41 zł 939.41
2	FLAP ASSY 1 3GD-W2153-11-00 3GDW21531100 3GD-W2153-11-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	578.97 zł 578.97
3	FLAP 2 (BLACK) (RIGH 1UY-21561-00-00 1UY215610000 1UY-21561-00-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	615.14 zł 615.14
4	OVER,FENDER 1UY-21551-00-00 1UY215510000 1UY-21551-00-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	409.96 zł 409.96
5	FENDER,OVER 2 1UY-21555-00-00 1UY215550000 1UY-21555-00-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	409.96 zł 409.96
6	RIVET,BLIND (4.8X15.1 BLACK) 90267-48014-00 902674801400 90267-48014-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	6.94 zł 6.94
7	WASHER, PLATE 90201-04027-00 902010402700 90201-04027-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	2.67 zł 2.67
8	BOLT, WITH WASHER 90119-06242-00 901190624200 90119-06242-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	9.37 zł 9.37
9	BOLT,HEX. SOCKET HEA 90110-05201-00 => 90111-05059-00 901100520100 90110-05201 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 24-48H (10 szt.)	12.46 zł 12.46
9	BOLT,HEX. SOCKET HEA 90111-05059-00 901110505900 901-11050-59-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 24-48H (10 szt.)	12.46 zł 12.46
11	STAY,FENDER 1 1UY-21513-00-00 1UY215130000 1UY-21513-00-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	394.29 zł 394.29
12	BOLT,FLANGE 95817-06010-00 958170601000 95817-06010-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	3.65 zł 3.65
13	SCREW (3JM) 90149-06184-00 => 90149-06306-00 901490618400 90149-06184-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	21.38 zł 21.38
13	SCREW (3JM) 90149-06306-00 901490630600 90149-06306-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	21.38 zł 21.38
14	NUT,U 95617-06100-00 956170610000 95617-06100-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	24.11 zł 24.11
15	STAY,HEADLIGHT 3GD-23174-30-00 3GD231743000 3GD-23174-30-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	1016.79 zł 1016.79
17	BOLT, FLANGE 95817-08012-00 958170801200 95817-08012-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	10.85 zł 10.85
18	DAMPER 2 3RW-21639-00-00 3RW216390000 3RW-21639-00-00 https://yama-sklep.pl/image/scheme_us/26b9553f3d49636b56562fc5635c191c0838303134335f696d672e6a7067.jpg wysyłamy w 3-7 dni	19.98 zł 19.98
