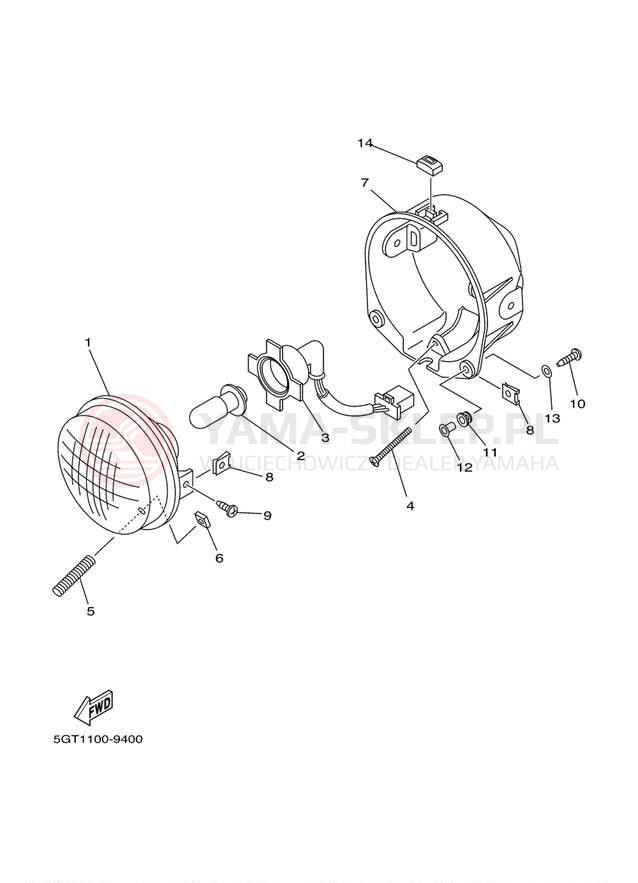

Schemat "Lampa przód" do Yamaha GRIZZLY YFM600FMC/YFM600FM

Lp.	nazwa i numer części	cena
1	BULB, HL 12V30/30W (12V-30/30W) 4KB-84314-01-00 4KB843140100 4KB-84314-01-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	103.49 zł 93.14 złnajniższa cena: 93.14 zł 93.14
2	LENS ASSY (U49) 4WV-84320-00-00 4WV843200000 4WV-84320-00-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	462.80 zł 416.52 złnajniższa cena: 416.52 zł 416.52
3	SOCKET CORD ASSY 1 5EH-84340-00-00 5EH843400000 5EH-84340-00-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	172.84 zł 155.56 złnajniższa cena: 155.56 zł 155.56
4	SCREW, PAN HEAD 98507-03540-00 985070354000 98507-03540-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
5	SPRING, SCREW 2GU-84332-00-00 2GU843320000 2GU-84332-00-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
6	NUT, ADJUSTING 2GU-84334-00-00 2GU843340000 2GU-84334-00-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
7	BODY, HEADLIGHT 4WV-84111-01-00 4WV841110100 4WV-84111-01-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	126.32 zł 113.69 złnajniższa cena: 113.69 zł 113.69
8	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
9	SCREW, TAPPING 90167-05077-00 901670507700 90167-05077-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
9	SCREW, TAPPING 97707-50016-00 => 90167-05077-00 977075001600 97707-50016-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
10	SCREW, TAPPING 97702-50025-00 977025002500 977-02500-25-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	2.55 zł 2.30 złnajniższa cena: 2.30 zł 2.3
10	SCREW, TAPPING 97707-50025-00 => 97702-50025-00 977075002500 97707-50025-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	2.55 zł 2.30 złnajniższa cena: 2.30 zł 2.3
11	GROMMET 90480-12072-00 904801207200 90480-12072-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	30.75 zł 27.68 złnajniższa cena: 27.68 zł 27.68
12	COLLAR 90387-06159-00 903870615900 90387-06159-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
13	WASHER (6TA) 92907-06200-00 929070620000 92907-06200-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
14	DAMPER 5GT-84163-00-00 5GT841630000 5GT-84163-00-00 https://yama-sklep.pl/image/scheme_us/26726ec72c9495cce73886faf513a3f95537393838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
