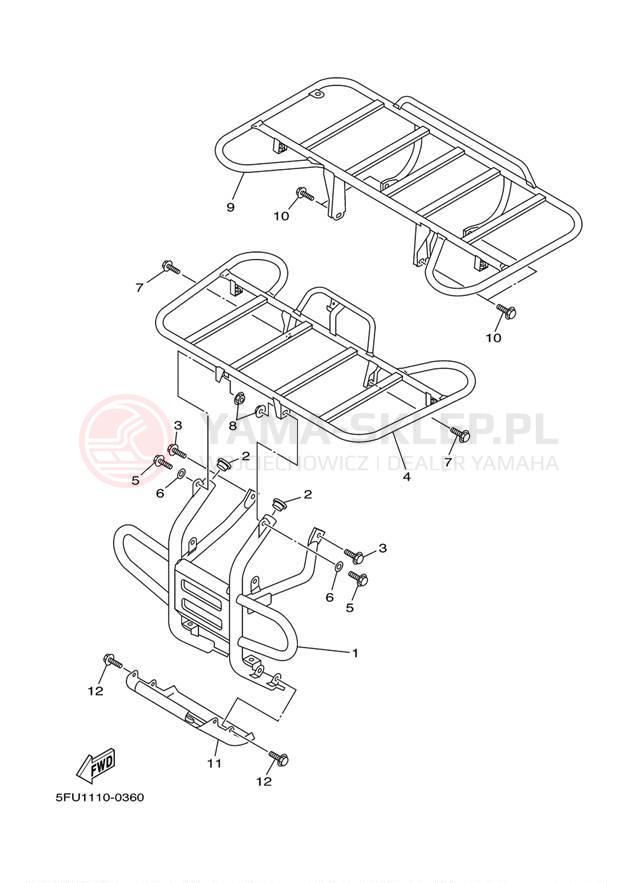

Schemat "osłona / stelaż" do Yamaha BIG BEAR BUCKMASTER YFM400FHM

Lp.	nazwa i numer części	cena
1	BAR, CARRY FRONT (BL UR 5FU9 (5FU9) 5FU-F845N-10-00 5FUF845N1000 5FU-F845N-10-00 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 3-7 dni
2	PLUG 90338-26803-00 903382680300 90338-26803-00 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 3-7 dni
3	BOLT,FLANGE (JN5) 90105-08X15-00 9010508X1500 901-0508X-15-00 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 24-48H (8 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
3	BOLT,FLANGE (JN5) 95817-08016-00 => 90105-08X15-00 958170801600 95817-08016 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 24-48H (8 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
4	CARRIER, FRONT UR 5FU9 (5FU9) 5FU-F4841-20-00 5FUF48412000 5FU-F4841-20-00 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 3-7 dni
5	BOLT,FLANGE 95817-06016-00 958170601600 95817-06016-00 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 24-48H (8 szt.)	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
6	WASHER, PLATE 90201-06078-00 902010607800 90201-06078-00 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
8	NUT,FLANGE (4MV) 95707-06500-00 957070650000 95707-06500-00 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 3-7 dni	14.15 zł 12.74 złnajniższa cena: 12.74 zł 12.74
9	CARRIER, REAR (HUNTE UR 5FU9 (5FU9) 5FU-F4842-10-00 5FUF48421000 5FU-F4842-10-00 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 3-7 dni
11	COVER 1 (FOR FRONT B 5FU-F842M-10-00 5FUF842M1000 5FU-F842M-10-00 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 3-7 dni
12	BOLT, WITH WASHER 90119-06117-00 901190611700 90119-06117-00 https://yama-sklep.pl/image/scheme_us/26716a67588f6514184f623ba75d0dd55e37393633345f696d672e6a7067.jpg wysyłamy w 3-7 dni	19.70 zł 17.73 złnajniższa cena: 17.73 zł 17.73
