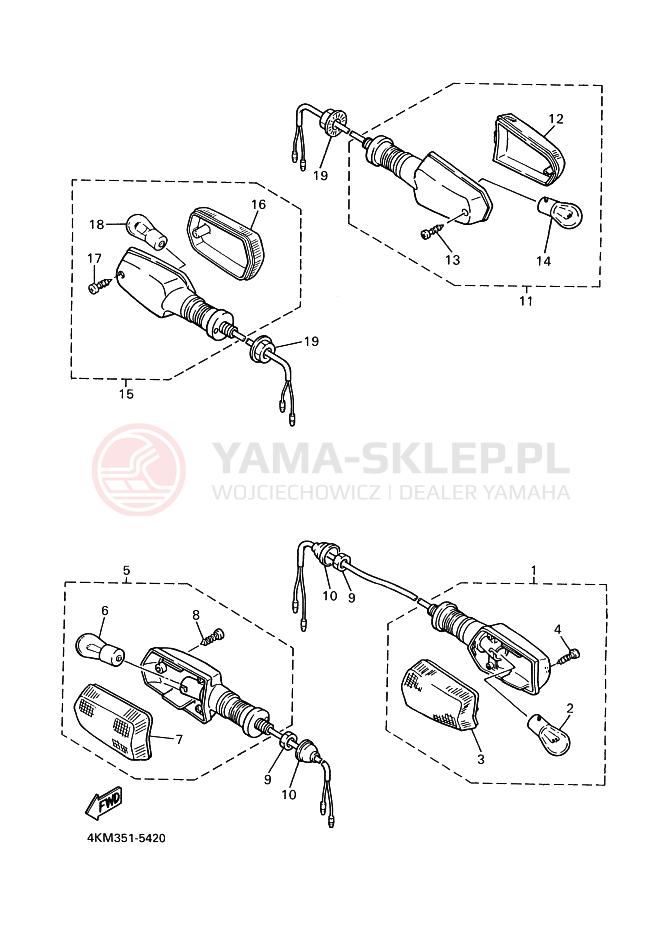

Schemat "kierunkowskazy" do Yamaha XJ900S DIVERSION

Lp.	nazwa i numer części	cena
1	FRONT FLASHER LIGHT ASSY 1 3GM-83310-00-00 3GM833100000 3GM-83310-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	217.69 zł 195.92 złnajniższa cena: 195.92 zł 195.92
2	BULB,FLASHER (12V-21W) 306-83311-40-00 306833114000 306-83311-40-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	33.16 zł 29.84 złnajniższa cena: 29.84 zł 29.84
3	LENS, FLASHER 51L-83332-01-00 51L833320100 51L-83332-01-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	51.06 zł 45.95 złnajniższa cena: 45.95 zł 45.95
4	SCREW,PAN TAP 97707-40620-00 => 97707-40520-00 977074062000 97707-40620 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
5	FRONT FLASHER LIGHT ASSY 2 3GM-83320-00-00 3GM833200000 3GM-83320-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	217.69 zł 195.92 złnajniższa cena: 195.92 zł 195.92
6	BULB,FLASHER (12V-21W) 306-83311-40-00 306833114000 306-83311-40-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	33.16 zł 29.84 złnajniższa cena: 29.84 zł 29.84
7	LENS, FLASHER 2 51L-83342-01-00 51L833420100 51L-83342-01-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 24-48H (1 szt.)	51.06 zł 45.95 złnajniższa cena: 45.95 zł 45.95
8	SCREW,PAN TAP 97707-40620-00 => 97707-40520-00 977074062000 97707-40620 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
9	NUT,HEXAGON RIGHT 95307-12700-00 => 95317-12700-00 953071270000 95307-12700-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	10.15 zł 9.14 złnajniższa cena: 9.14 zł 9.14
9	NUT,HEXAGON RIGHT 95317-12700-00 953171270000 95317-12700-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	10.15 zł 9.14 złnajniższa cena: 9.14 zł 9.14
10	CAP 10V-83365-00-00 => 10V-83365-01-00 10V833650000 10V-83365-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	23.89 zł 21.50 złnajniższa cena: 21.50 zł 21.5
11	.REAR FLASHER LIGHT ASSY 1 51J-83330-00-00 51J833300000 51J-83330-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	248.37 zł 223.53 złnajniższa cena: 223.53 zł 223.53
12	LENS, FLASHER 2 1VU-83332-00-00 => 51L-83342-01-00 1VU833320000 1VU-83332-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 24-48H (1 szt.)	51.06 zł 45.95 złnajniższa cena: 45.95 zł 45.95
13	SCREW,PAN TAP 97707-40620-00 => 97707-40520-00 977074062000 97707-40620 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
14	BULB,FLASHER (12V-21W) 306-83311-40-00 306833114000 306-83311-40-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	33.16 zł 29.84 złnajniższa cena: 29.84 zł 29.84
15	FLASHER LIGHT ASSY 2 51J-83340-00-00 51J833400000 51J-83340-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	248.37 zł 223.53 złnajniższa cena: 223.53 zł 223.53
16	LENS, FLASHER 1VU-83342-00-00 => 51L-83332-01-00 1VU833420000 1VU-83342-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	51.06 zł 45.95 złnajniższa cena: 45.95 zł 45.95
17	SCREW,PAN TAP 97707-40620-00 => 97707-40520-00 977074062000 97707-40620 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
18	BULB,FLASHER (12V-21W) 306-83311-40-00 306833114000 306-83311-40-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 3-7 dni	33.16 zł 29.84 złnajniższa cena: 29.84 zł 29.84
19	NUT,SPEC'L SHAPE 95707-12500-00 => 90179-12657-00 957071250000 95707-12500-00 https://yama-sklep.pl/image/scheme/22bc8e2d4db6cc4e8a4254d2e2f1e003344b4d3335312d35343230.png wysyłamy w 24-48H (2 szt.)	37.64 zł 33.88 złnajniższa cena: 33.88 zł 33.88
