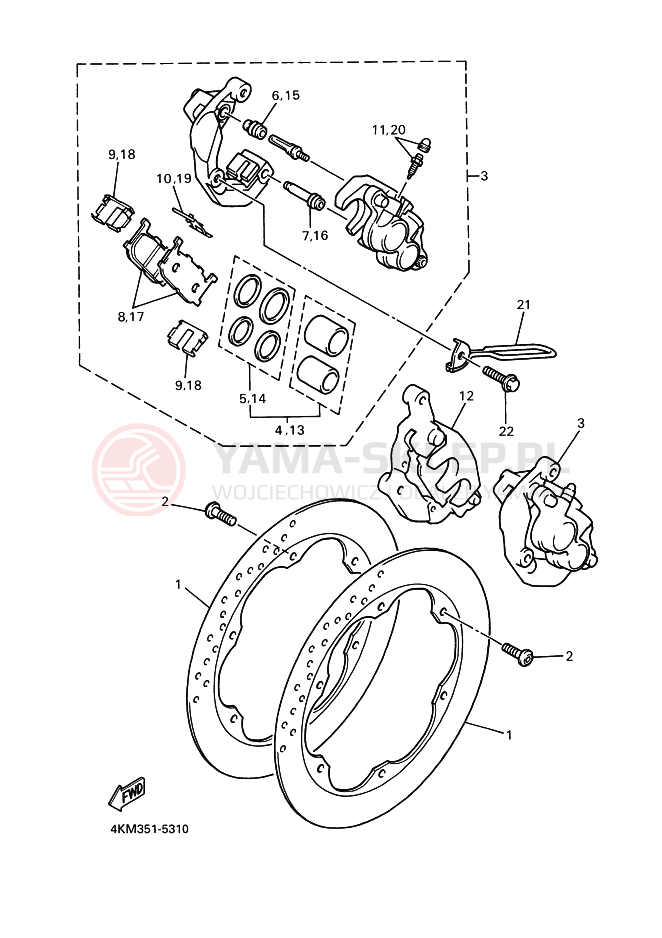

Schemat "Układ hamulcowy przód" do Yamaha XJ900S DIVERSION

Lp.	nazwa i numer części	cena
1	DISC, BRAKE (LEFT) 4KM-2582T-00-00 4KM2582T0000 4KM-2582T-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	1096.89 zł 987.20 złnajniższa cena: 987.20 zł 987.2
2	BOLT,HEX. SOCKET BUT 90111-08057-00 901110805700 90111-08057-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 24-48H (ponad 10 szt.)	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
2	BOLT,HEX. SOCKET BUT 90109-083G4-00 => 90111-08057-00 90109083G400 90109-083G4-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 24-48H (ponad 10 szt.)	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
3	CALIPER ASSY (LEFT) 4KM-2580T-10-00 4KM2580T1000 4KM-2580T-10-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	2228.32 zł 2005.49 złnajniższa cena: 2005.49 zł 2005.49
3	CALIPER ASSY (LEFT) 4KM-2580T-00-00 => 4KM-2580T-10-00 4KM2580T0000 4KM-2580T-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	2228.32 zł 2005.49 złnajniższa cena: 2005.49 zł 2005.49
4	PISTON ASSY, CALIPER 3JB-25802-00-00 3JB258020000 3JB-25802-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	389.42 zł 350.48 złnajniższa cena: 350.48 zł 350.48
4	PISTON ASSY, CALIPER 3JB-W0057-00-00 => 3JB-25802-00-00 3JBW00570000 3JB-W0057-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	389.42 zł 350.48 złnajniższa cena: 350.48 zł 350.48
5	CALIPER SEAL KIT 3JB-25803-00-00 3JB258030000 3JB-25803-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	172.73 zł 155.46 złnajniższa cena: 155.46 zł 155.46
5	CALIPER SEAL KIT 3JB-W0047-00-00 => 3JB-25803-00-00 3JBW00470000 3JBW00470000 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	172.73 zł 155.46 złnajniższa cena: 155.46 zł 155.46
6	BOOT 2 5R2-25937-00-00 5R2259370000 5R2-25937-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	104.81 zł 94.33 złnajniższa cena: 94.33 zł 94.33
7	BOOT 2 3YX-25937-00-00 3YX259370000 3YX-25937-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 24-48H (2 szt.)	24.85 zł 22.37 złnajniższa cena: 22.37 zł 22.37
8	BRAKE PAD KIT 4KM-W0045-00-00 => 3LP-25805-00-00 4KMW00450000 4KM-W0045-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 24-48H (1 szt.)	225.46 zł 202.91 złnajniższa cena: 202.91 zł 202.91
8	BRAKE PAD KIT 3LP-25805-00-00 3LP258050000 3LP-25805-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 24-48H (1 szt.)	225.46 zł 202.91 złnajniższa cena: 202.91 zł 202.91
9	SUPPORT,PAD 3YX-25919-00-00 3YX259190000 3YX-25919-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	70.60 zł 63.54 złnajniższa cena: 63.54 zł 63.54
10	SPRING,ANTI RATTLE 3YX-25929-00-00 3YX259290000 3YX-25929-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	229.59 zł 206.63 złnajniższa cena: 206.63 zł 206.63
11	BLEED SCREW KIT 51L-W0048-00-00 => 15B-W0048-00-00 51LW00480000 51L-W0048-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	89.59 zł 80.63 złnajniższa cena: 80.63 zł 80.63
11	BLEED SCREW KIT 15B-W0048-00-00 15BW00480000 15B-W0048-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	89.59 zł 80.63 złnajniższa cena: 80.63 zł 80.63
12	CALIPER ASSY (RIGHT) 4KM-2580U-00-00 4KM2580U0000 4KM-2580U-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	2228.32 zł 2005.49 złnajniższa cena: 2005.49 zł 2005.49
13	PISTON ASSY, CALIPER 3JB-W0057-00-00 => 3JB-25802-00-00 3JBW00570000 3JB-W0057-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	389.42 zł 350.48 złnajniższa cena: 350.48 zł 350.48
13	PISTON ASSY, CALIPER 3JB-25802-00-00 3JB258020000 3JB-25802-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	389.42 zł 350.48 złnajniższa cena: 350.48 zł 350.48
14	CALIPER SEAL KIT 3JB-W0047-00-00 => 3JB-25803-00-00 3JBW00470000 3JBW00470000 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	172.73 zł 155.46 złnajniższa cena: 155.46 zł 155.46
14	CALIPER SEAL KIT 3JB-25803-00-00 3JB258030000 3JB-25803-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	172.73 zł 155.46 złnajniższa cena: 155.46 zł 155.46
15	BOOT 2 5R2-25937-00-00 5R2259370000 5R2-25937-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	104.81 zł 94.33 złnajniższa cena: 94.33 zł 94.33
16	BOOT 2 3YX-25937-00-00 3YX259370000 3YX-25937-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 24-48H (2 szt.)	24.85 zł 22.37 złnajniższa cena: 22.37 zł 22.37
17	BRAKE PAD KIT 3LP-25805-00-00 3LP258050000 3LP-25805-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 24-48H (1 szt.)	225.46 zł 202.91 złnajniższa cena: 202.91 zł 202.91
17	BRAKE PAD KIT 4KM-W0045-00-00 => 3LP-25805-00-00 4KMW00450000 4KM-W0045-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 24-48H (1 szt.)	225.46 zł 202.91 złnajniższa cena: 202.91 zł 202.91
18	SUPPORT,PAD 3YX-25919-00-00 3YX259190000 3YX-25919-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	70.60 zł 63.54 złnajniższa cena: 63.54 zł 63.54
19	SPRING,ANTI RATTLE 3YX-25929-00-00 3YX259290000 3YX-25929-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	229.59 zł 206.63 złnajniższa cena: 206.63 zł 206.63
20	BLEED SCREW KIT 51L-W0048-00-00 => 15B-W0048-00-00 51LW00480000 51L-W0048-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	89.59 zł 80.63 złnajniższa cena: 80.63 zł 80.63
20	BLEED SCREW KIT 15B-W0048-00-00 15BW00480000 15B-W0048-00-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	89.59 zł 80.63 złnajniższa cena: 80.63 zł 80.63
21	HOLDER, CABLE 4KM-23317-10-00 4KM233171000 4KM-23317-10 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 3-7 dni	220.22 zł 198.20 złnajniższa cena: 198.20 zł 198.2
22	BOLT,WASHER BASED 90105-10638-00 901051063800 90105-10638-00 https://yama-sklep.pl/image/scheme/22a9e196840472c3f954d54522936c3d344b4d3335312d35333130.png wysyłamy w 24-48H (3 szt.)	27.32 zł 24.59 złnajniższa cena: 24.59 zł 24.59
