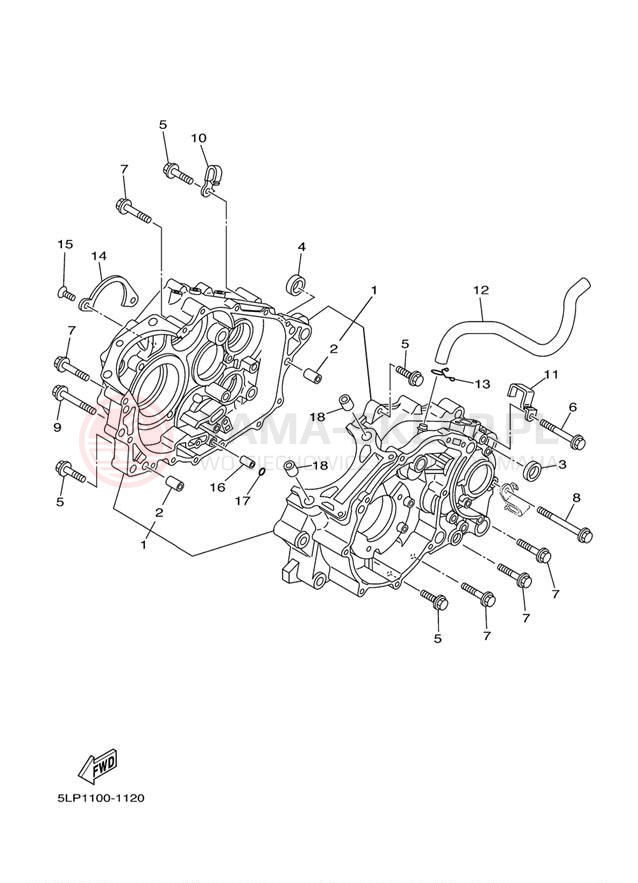

Schemat "Obudowa silnika" do Yamaha RAPTOR 660R YFM660RR

Lp.	nazwa i numer części	cena
1	CRANKCASE ASSY 5LP-15100-02-00 5LP151000200 5LP-15100-02-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	9860.25 zł 8874.23 złnajniższa cena: 8874.23 zł 8874.23
2	PIN,DOWEL 99530-12016-00 995301201600 99530-12016-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	16.91 zł 15.22 złnajniższa cena: 15.22 zł 15.22
3	COLLAR 90387-17009-00 903871700900 90387-17009-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	34.94 zł 31.45 złnajniższa cena: 31.45 zł 31.45
5	BOLT,SMALL FLANGE 95027-06030-00 950270603000 95027-06030-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	12.53 zł 11.28 złnajniższa cena: 11.28 zł 11.28
6	BOLT, SMALL FLANGE 95027-06065-00 950270606500 95027-06065-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.55 zł 6.80 złnajniższa cena: 6.80 zł 6.8
7	BOLT, SMALL FLANGE 95027-06045-00 950270604500 95027-06045-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	9.32 zł 8.39 złnajniższa cena: 8.39 zł 8.39
8	BOLT, SMALL FLANGE 95027-06080-00 950270608000 95027-06080-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	9.32 zł 8.39 złnajniższa cena: 8.39 zł 8.39
9	BOLT, FLANGE 95027-06060-00 => 95022-06060-00 950270606000 95027-06060-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
9	BOLT, FLANGE 95022-06060-00 950220606000 95022-06060-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	4.87 zł 4.38 złnajniższa cena: 4.38 zł 4.38
10	CLAMP 90465-06376-00 904650637600 90465-06376-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	22.40 zł 20.16 złnajniższa cena: 20.16 zł 20.16
11	CLAMP 2 5LP-15484-00-00 5LP154840000 5LP-15484-00-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	61.30 zł 55.17 złnajniższa cena: 55.17 zł 55.17
12	PIPE, BREATHER 1 5LP-11166-00-00 5LP111660000 5LP-11166-00-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	127.61 zł 114.85 złnajniższa cena: 114.85 zł 114.85
13	CLIP,SCISSOR 90467-14015-00 904671401500 90467-14015-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
14	PLATE,BRNG COVER 3Y1-15383-00-00 3Y1153830000 3Y1-15383-00-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 3-7 dni	36.20 zł 32.58 złnajniższa cena: 32.58 zł 32.58
15	SCREW,FLAT 98707-06012-00 987070601200 98707-06012-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
16	PIN, DOWEL 91808-16023-00 918081602300 91808-16023-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
17	O-RING INCL. IN BOTTOM END GASKET KIT 93210-07135-00 932100713500 93210-07135-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	9.86 zł 8.87 złnajniższa cena: 8.87 zł 8.87
18	PIN,DOWEL (59V) 99530-14016-00 995301401600 99530-14016-00 https://yama-sklep.pl/image/scheme_us/262e0dd0d0449512d34dfdaeca5da3c6ea37373831365f696d672e6a7067.jpg wysyłamy w 24-48H (6 szt.)	23.64 zł 21.28 złnajniższa cena: 21.28 zł 21.28
