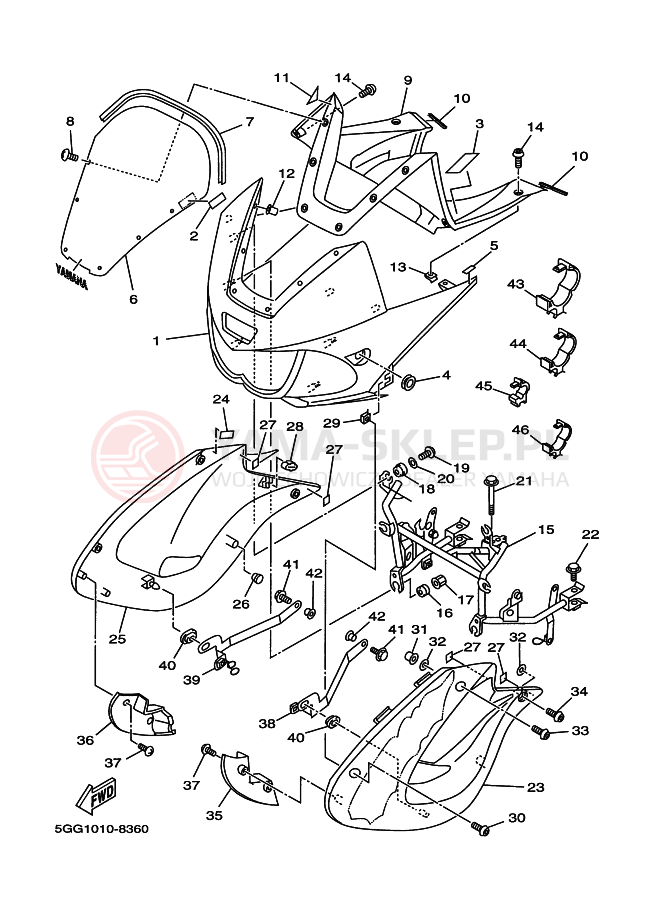

Schemat "elementy nadwozia" do Yamaha TDM850

Lp.	nazwa i numer części	cena
1	BODY, FRONT UPPER 1 4TX-2835G-00-1X 4TX2835G001X 4TX-2835G-00-1X https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	1180.89 zł 1062.80 złnajniższa cena: 1062.80 zł 1062.8
2	PLATE, WINDSHIELD 5GG-28306-00-00 5GG283060000 5GG-28306-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni
3	LABEL, CAUTION 3XM-2835Y-00-00 3XM2835Y0000 3XM-2835Y-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	25.50 zł 22.95 złnajniższa cena: 22.95 zł 22.95
4	DAMPER 4KM-28371-00-00 4KM283710000 4KM-28371-00-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	35.42 zł 31.88 złnajniższa cena: 31.88 zł 31.88
5	DAMPER 4TX-21717-00-00 4TX217170000 4TX-21717-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
6	WINDSHIELD 5GG-28381-00-00 5GG283810000 5GG-28381-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	892.99 zł 803.69 złnajniższa cena: 803.69 zł 803.69
7	MOLD 4 29L-28345-00-00 => 36Y-28348-00-00 29L283450000 29L-28345-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	104.56 zł 94.10 złnajniższa cena: 94.10 zł 94.1
7	MOLD 4 36Y-28348-00-00 36Y283480000 36Y-28348-00-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	104.56 zł 94.10 złnajniższa cena: 94.10 zł 94.1
8	SCREW,PLASTIC 90150-05024-00 901500502400 90150-05024-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (ponad 10 szt.)	19.52 zł 17.57 złnajniższa cena: 17.57 zł 17.57
9	PANEL, INNER 1 4TX-2836K-00-00 4TX2836K0000 4TX-2836K-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	496.19 zł 446.57 złnajniższa cena: 446.57 zł 446.57
10	MOLD,SIDE COVER 1 1UF-2171L-01-00 1UF2171L0100 1UF-2171L-01-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	7.49 zł 6.74 złnajniższa cena: 6.74 zł 6.74
10	4TX-28345-00-00
11	DAMPER 4TX-21649-00-00 4TX216490000 4TX-21649-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	27.86 zł 25.07 złnajniższa cena: 25.07 zł 25.07
12	NUT,SPEC'L SHAPE 90179-05523-00 901790552300 90179-05523-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (ponad 10 szt.)	40.15 zł 36.14 złnajniższa cena: 36.14 zł 36.14
13	NUT,SPRING 90183-05042-00 901830504200 90183-05042-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (ponad 10 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
14	SCREW, TAPPING(4TX) 90167-05076-00 901670507600 90167-05076-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (2 szt.)	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
15	STAY 1 4TX-28356-00-00 4TX283560000 4TX-28356-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	1472.74 zł 1325.47 złnajniższa cena: 1325.47 zł 1325.47
16	GROMMET 90480-14229-00 904801422900 90480-14229-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (7 szt.)	5.36 zł 4.82 złnajniższa cena: 4.82 zł 4.82
17	NUT,SPEC'L SHAPE 90179-06500-00 901790650000 90179-06500-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (2 szt.)	28.30 zł 25.47 złnajniższa cena: 25.47 zł 25.47
18	GROMMET 90480-13426-00 => 90480-13567-00 904801342600 90480-13426 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (4 szt.)	38.98 zł 35.08 złnajniższa cena: 35.08 zł 35.08
18	GROMMET 90480-13567-00 904801356700 90480-13567-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (4 szt.)	38.98 zł 35.08 złnajniższa cena: 35.08 zł 35.08
19	SCREW,TRUSS 97707-40010-00 977074001000 97707-40010-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
20	WASHER,PLATE 90201-052E8-00 90201052E800 90201-052E8-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
21	BOLT,FLANGE (JF2) 95817-08080-00 958170808000 95817-08080-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	27.32 zł 24.59 złnajniższa cena: 24.59 zł 24.59
22	BOLT,FLANGE 95817-08035-00 958170803500 95817-08035-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
23	PANEL 1 4TX-2835U-00-P1 4TX2835U00P1 4TX-2835U-00-P1 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	854.69 zł 769.22 złnajniższa cena: 769.22 zł 769.22
24	.DAMPER 30X-2139X-00-00 => 90520-05025-00 30X2139X0000 30X-2139X-00-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	8.04 zł 7.24 złnajniższa cena: 7.24 zł 7.24
24	.DAMPER 90520-05025-00 905200502500 905-20050-25-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	8.04 zł 7.24 złnajniższa cena: 7.24 zł 7.24
25	PANEL 2 4TX-2835V-00-P1 4TX2835V00P1 4TX-2835V-00-P1 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	854.69 zł 769.22 złnajniższa cena: 769.22 zł 769.22
26	PLUG,SPEC'L SHAPE 90338-10132-00 903381013200 90338-10132-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
27	DAMPER 2 2TV-21639-00-00 2TV216390000 2TV-21639-00-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (5 szt.)	9.37 zł 8.43 złnajniższa cena: 8.43 zł 8.43
28	DAMPER 15A-21717-00-00 15A217170000 15A-21717-00-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	18.47 zł 16.62 złnajniższa cena: 16.62 zł 16.62
29	NUT, SPRING 90183-05024-00 => 90183-051A0-00 901830502400 90183-05024 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (6 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
29	NUT, SPRING 90183-051A0-00 90183051A000 90183-051A0-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (6 szt.)	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
30	BOLT,HEX. SOCKET HEA 90110-05201-00 => 90111-05059-00 901100520100 90110-05201 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (4 szt.)	12.46 zł 11.21 złnajniższa cena: 11.21 zł 11.21
30	BOLT,HEX. SOCKET HEA 90111-05059-00 901110505900 901-11050-59-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (4 szt.)	12.46 zł 11.21 złnajniższa cena: 11.21 zł 11.21
31	NUT,SPEC'L SHAPE 90179-05523-00 901790552300 90179-05523-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (ponad 10 szt.)	40.15 zł 36.14 złnajniższa cena: 36.14 zł 36.14
32	WASHER, PLATE(MG5) 90202-05224-00 902020522400 90202-05224-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (8 szt.)	5.44 zł 4.90 złnajniższa cena: 4.90 zł 4.9
33	SCREW (3YF) 90149-05299-00 901490529900 90149-05299-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (5 szt.)	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
34	BOLT,HEX. SOCKET HEA 90110-05201-00 => 90111-05059-00 901100520100 90110-05201 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (4 szt.)	12.46 zł 11.21 złnajniższa cena: 11.21 zł 11.21
34	BOLT,HEX. SOCKET HEA 90111-05059-00 901110505900 901-11050-59-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (4 szt.)	12.46 zł 11.21 złnajniższa cena: 11.21 zł 11.21
35	GRILL, AIR INTAKE 1 4TX-2837N-00-00 4TX2837N0000 4TX-2837N-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	248.36 zł 223.52 złnajniższa cena: 223.52 zł 223.52
36	GRILL, AIR INTAKE 2 4TX-2837R-00-00 4TX2837R0000 4TX-2837R-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png niedostępny	221.60 zł 199.44 złnajniższa cena: 199.44 zł 199.44
37	SCREW, TRUSS 97707-50012-00 977075001200 97707-50012-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
38	STAY 1 4TX-28321-00-00 4TX283210000 4TX-28321-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	231.39 zł 208.25 złnajniższa cena: 208.25 zł 208.25
39	STAY 2 4TX-28322-00-00 4TX283220000 4TX-28322-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	286.07 zł 257.46 złnajniższa cena: 257.46 zł 257.46
40	GROMMET 90480-01558-00 904800155800 90480-01558-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (9 szt.)	13.32 zł 11.99 złnajniższa cena: 11.99 zł 11.99
41	BOLT, FLANGE 95807-06012-00 => 95817-06012-00 958070601200 95807-06012-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
41	BOLT, FLANGE 95817-06012-00 958170601200 95817-06012-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
42	COLLAR 90387-0910H-00 903870910H00 90387-0910H https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	29.19 zł 26.27 złnajniższa cena: 26.27 zł 26.27
43	CLAMP 90464-25217-00 904642521700 90464-25217-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	26.81 zł 24.13 złnajniższa cena: 24.13 zł 24.13
44	CLAMP 90464-20191-00 904642019100 90464-20191-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
45	CLAMP 90464-05188-00 904640518800 90464-05188-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 3-7 dni	12.07 zł 10.86 złnajniższa cena: 10.86 zł 10.86
46	CLAMP 90464-15192-00 904641519200 90464-15192-00 https://yama-sklep.pl/image/scheme/24ed505fd66bd2a625c674dd5dde8dfda2354747313031302d38333630.png wysyłamy w 24-48H (1 szt.)	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
