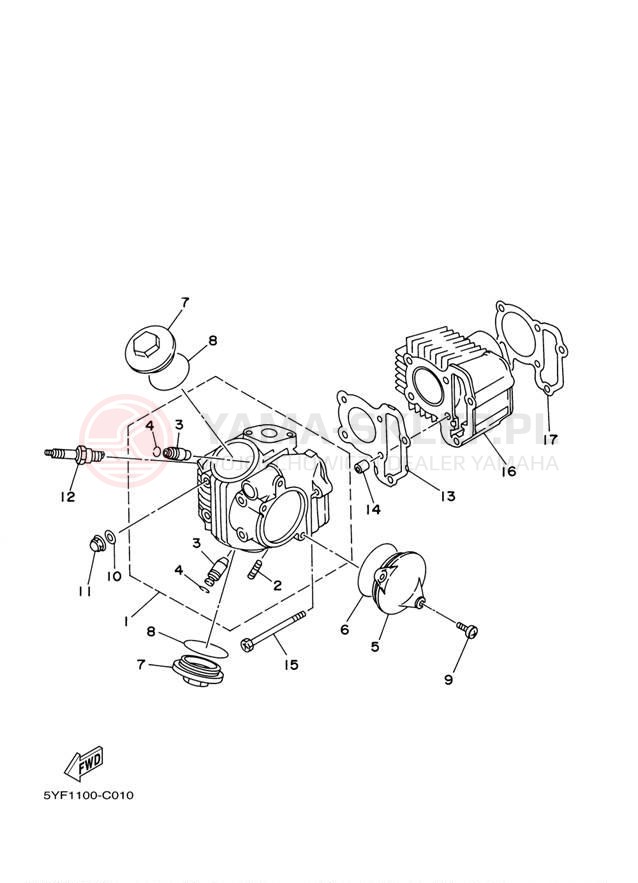

Schemat "cylinder" do Yamaha RAPTOR 50 YFM50S

Lp.	nazwa i numer części	cena
1	CYLINDER HEAD ASSY 37X-11110-02-00 37X111100200 37X-11110-02-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	2352.29 zł 2117.06 złnajniższa cena: 2117.06 zł 2117.06
2	BOLT 22F-14651-00-00 22F146510000 22F-14651-00-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	20.65 zł 18.59 złnajniższa cena: 18.59 zł 18.59
3	GDE,EXST VLV 1 O/S 22F-11134-10-00 22F111341000 22F-11134-10-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	464.33 zł 417.90 złnajniższa cena: 417.90 zł 417.9
4	CIRCLIP,OUTER 93440-10109-00 934401010900 93440-10109-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
5	COVER, CYLINDER HEAD 22F-11185-10-00 22F111851000 22F-11185-10-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	166.10 zł 149.49 złnajniższa cena: 149.49 zł 149.49
6	O-RING 93210-63556-00 932106355600 93210-63556-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	19.21 zł 17.29 złnajniższa cena: 17.29 zł 17.29
7	COVER, CYLINDER HEAD 22F-11186-10-00 22F111861000 22F-11186-10-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	59.02 zł 53.12 złnajniższa cena: 53.12 zł 53.12
8	O-RING (55X) 93210-44704-00 932104470400 93210-44704-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	10.58 zł 9.52 złnajniższa cena: 9.52 zł 9.52
9	SCREW,PAN HEAD 98507-06016-00 985070601600 98507-06016-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
10	WASHER,PLATE 90201-066F0-00 90201066F000 90201-066F0-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
11	NUT,CROWN 90176-06065-00 901760606500 90176-06065-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 24-48H (8 szt.)	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
12	CR7HSA NGK SPLUG 1 (NGK CR7HSA) CR7-HSA00-00-00 CR7HSA000000 CR7-HSA00-00-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni
13	GASKET, CYLINDER HEA 46J-11181-00-00 46J111810000 46J-11181-00-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	77.74 zł 69.97 złnajniższa cena: 69.97 zł 69.97
14	PIN, DOWEL 99530-08012-00 995300801200 99530-08012-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
15	BOLT,FLANGE (4NM) 95027-06085-00 950270608500 95027-06085-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
16	CYLINDER 1 22F-11311-02-00 22F113110200 22F-11311-02-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	843.47 zł 759.12 złnajniższa cena: 759.12 zł 759.12
17	GASKET,CYLINDER 22F-11351-01-00 22F113510100 22F-11351-01-00 https://yama-sklep.pl/image/scheme_us/264d967499db5dc3cf10a2b3d18941ab2437333934315f696d672e6a7067.jpg wysyłamy w 3-7 dni	36.49 zł 32.84 złnajniższa cena: 32.84 zł 32.84
