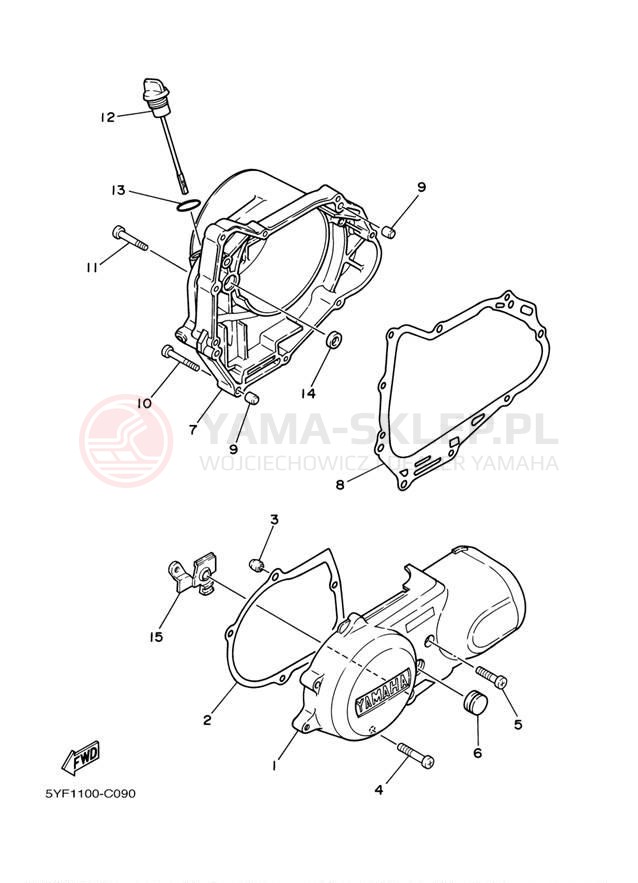

Schemat "Pokrywa silnika" do Yamaha RAPTOR 50 YFM50S

Lp.	nazwa i numer części	cena
1	COVER,CRANKCASE 1 22F-15411-01-00 22F154110100 22F-15411-01-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 3-7 dni	549.88 zł 494.89 złnajniższa cena: 494.89 zł 494.89
2	GASKET,CRCS COVER 3GB-15451-00-00 3GB154510000 3GB-15451-00-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 3-7 dni	140.10 zł 126.09 złnajniższa cena: 126.09 zł 126.09
3	PIN,DOWEL 99530-10114-00 => 91810-14X00-00 995301011400 99530-10114-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	5.93 zł 5.34 złnajniższa cena: 5.34 zł 5.34
3	PIN, DOWEL 91810-14X00-00 => 99530-10114-00 9181014X0000 918-1014X-00-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	17.93 zł 16.14 złnajniższa cena: 5.34 zł 16.14
3	PIN, DOWEL 99510-10114-00 995101011400 99510-10114-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	17.93 zł 16.14 złnajniższa cena: 16.14 zł 16.14
4	SCREW,PAN 98507-06040-00 985070604000 98507-06040-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
5	SCREW,PAN HEAD 98517-06030-00 985170603000 98517-06030-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 24-48H (6 szt.)	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
6	COVER,CAP 22F-15417-00-00 22F154170000 22F-15417-00-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 3-7 dni	11.09 zł 9.98 złnajniższa cena: 9.98 zł 9.98
7	COVER,CRANKCASE R 2FJ-15421-00-00 2FJ154210000 2FJ-15421-00-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 3-7 dni	565.09 zł 508.58 złnajniższa cena: 508.58 zł 508.58
8	GASKET,CRCS CVR 2 3GB-15461-00-00 3GB154610000 3GB-15461-00-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	84.22 zł 75.80 złnajniższa cena: 75.80 zł 75.8
9	PIN,DOWEL 99530-10120-00 995301012000 99530-10120-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 3-7 dni	17.00 zł 15.30 złnajniższa cena: 15.30 zł 15.3
10	SCREW, PAN 98507-06045-00 985070604500 98507-06045-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
11	SCREW, PAN HEAD 98507-06035-00 985070603500 98507-06035-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
12	PLUG, OIL LEVEL 55X-15362-10-00 55X153621000 55X-15362-10-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 3-7 dni	99.80 zł 89.82 złnajniższa cena: 89.82 zł 89.82
13	O-RING 93210-19123-00 932101912300 93210-19123-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	20.25 zł 18.23 złnajniższa cena: 18.23 zł 18.23
14	OIL SEAL (2FJ) 93101-10142-00 931011014200 93101-10142-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	30.00 zł 27.00 złnajniższa cena: 27.00 zł 27
15	WASHER,SPEC'L SHAPE 90209-11269-00 902091126900 90209-11269-00 https://yama-sklep.pl/image/scheme_us/26be2b56a35a12c67643cc5d02f4677b9f37333933375f696d672e6a7067.jpg wysyłamy w 3-7 dni	195.58 zł 176.02 złnajniższa cena: 176.02 zł 176.02
