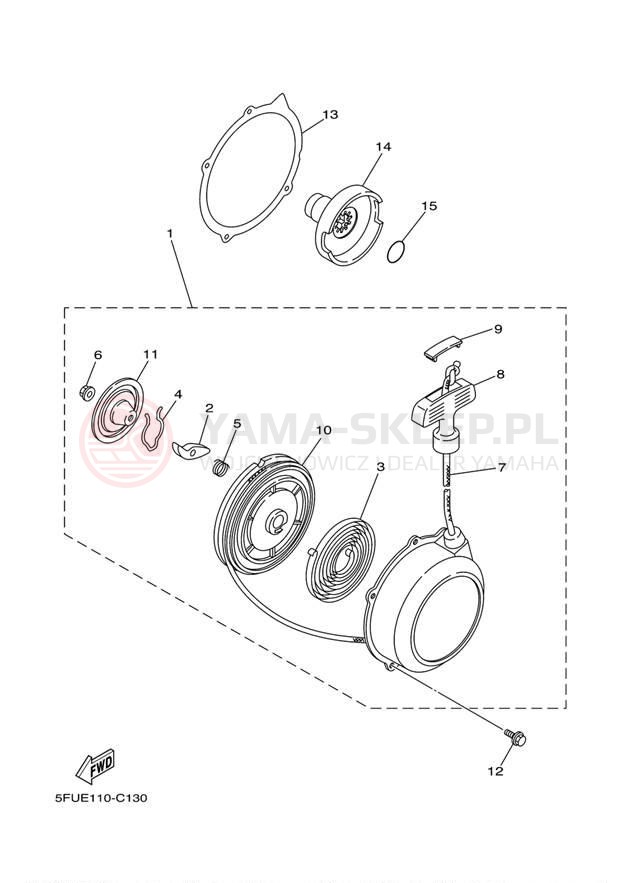

Schemat "rozrusznik" do Yamaha BIG BEAR 400 2WD YFM40S

Lp.	nazwa i numer części	cena
1	STARTER ASSY 1UY-15710-30-00 1UY157103000 1UY-15710-30-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	929.76 zł 929.76
2	PAWL,DRIVE 21V-15741-00-00 21V157410000 21V-15741-00-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	55.88 zł 55.88
3	SPRING,STARTER 21V-15713-00-00 21V157130000 21V-15713-00-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	182.06 zł 182.06
4	SPRING, FRICTION 21V-15715-01-00 21V157150100 21V-15715-01-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	65.67 zł 65.67
5	SPRING 21V-15767-00-00 21V157670000 21V-15767-00-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	30.54 zł 30.54
6	NUT, FLANGE 95702-06500-00 => 95780-06500-00 957020650000 95702-06500-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	7.96 zł 7.96
6	NUT, FLANGE 95780-06500-00 957800650000 95780-06500-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	7.96 zł 7.96
7	ROPE, STARTER 89A-15751-00-00 89A157510000 89A-15751-00-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	149.40 zł 149.4
8	HANDLE,STARTER 3X3-15755-00-00 3X3157550000 3X3-15755-00-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	100.18 zł 100.18
9	COVER 21V-15779-00-00 21V157790000 21V-15779-00-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	14.80 zł 14.8
10	DRUM,SHEAVE 24W-15714-00-00 24W157140000 24W-15714-00-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	439.23 zł 439.23
11	PLATE, DRIVE 21V-15716-01-00 21V157160100 21V-15716-01-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	107.78 zł 107.78
12	BOLT,FLANGE (4MY) 95027-06012-00 950270601200 95027-06012-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 24-48H (7 szt.)	3.65 zł 3.65
13	GASKET 3GD-15699-00-00 3GD156990000 3GD-15699-00-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	68.56 zł 68.56
14	PULLEY,STARTER 1UY-15723-00-00 1UY157230000 1UY-15723-00-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	692.18 zł 692.18
15	O-RING 93210-16290-00 932101629000 93210-16290-00 https://yama-sklep.pl/image/scheme_us/261cdbea28e1db42e6c5f491090a720a4e37333231315f696d672e6a7067.jpg wysyłamy w 3-7 dni	21.14 zł 21.14
