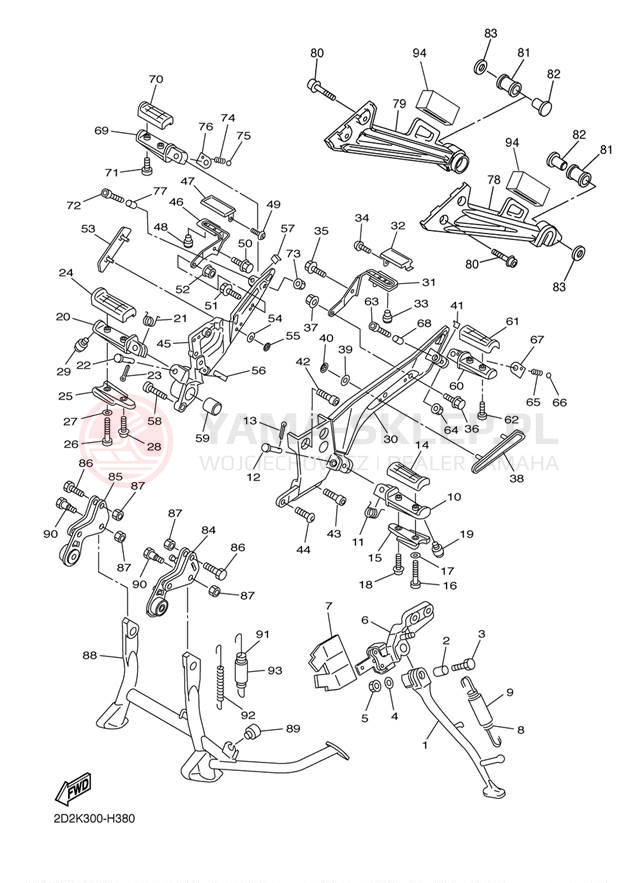

Schemat "Stopka postojowa i podnóżki" do Yamaha FJR1300A FJR13AZCS/FJR13AZS
Lp. nazwa i numer części cena
Lp. nazwa i numer części cena
1

STAND, SIDE

5JW-27311-00-00

334.58
2

COLLAR

90387-10007-00

52.29
3

BOLT

90101-10025-00

41.60
4

WASHER

92990-10200-00

wysyłka w 3-7 dni

8.35
5

NUT,U

95617-10100-00

24.98
6

BRACKET, SIDE STAND

3P6-27321-00-00

1028.67
7

PROTECTOR

3P6-27491-10-00

22.57
8

SPRING, TENSION

90506-20008-00

91.54
9

HOSE (L60)  (L60)

90445-197J2-00

21.64
10

FOOTREST

4BH-27451-01-00

201.45
11

SPRING, TORSION

90508-183B9-00

18.07
12

PIN,CLEVIS

91702-08040-00

39.68
13

PIN,COTTER

91490-25020-00

wysyłka 24-48h (ponad 10 szt.)

7.84
14

COVER,FOOTREST

3YX-27413-00-00

110.12
15

ARM 1

5JW-2741A-01-00

296.31
16

SCREW, WITH WASHER

97607-05230-00

3.79
17

WASHER (1RW)

92907-05600-00

wysyłka 24-48h (3 szt.)

3.53
18

SCREW, PAN HEAD WITH

97607-05220-00

2.58
19

BOLT

3HE-27435-00-00

157.18
20

FOOTREST

4BH-27461-01-00

201.45
21

SPRING, TORSION

90508-184B0-00

18.07
30

BRACKET 2

3P6-27442-00-00

1242.71
31

STOPPER

3P6-2743E-00-00

280.06
32

PLATE

3P6-27275-00-00

38.99
33

PLUG

90338-06007-00

53.98
34

BOLT, BUTTON HEAD

92017-05008-00

3.53
35

BOLT, FLANGE

95802-08014-00 => 95822-08014-00

3.10
35

BOLT, FLANGE

95822-08014-00

3.10
36

BOLT

97017-08016-00

7.84
37

NUT, FLANGE

95702-08500-00 => 95704-08500-00

wysyłka 24-48h (3 szt.)

9.05
37

NUT, FLANGE

95704-08500-00

wysyłka 24-48h (3 szt.)

9.05
38

COVER, FOOTREST

3P6-27413-00-00

89.15
39

WASHER,PLATE

90202-05057-00

22.10
40

NUT,SPRING

90183-05003-00

9.98
41

SEAL

5JW-23844-00-00

wysyłka w 3-7 dni

20.65
42

BOLT

90109-087F1-00

13.32
43

BOLT

90109-10058-00

70.82
44

SCREW

90149-10001-00

20.18
45

BRACKET 3

3P6-27443-00-00

1141.02
46

STOPPER, 3

3P6-2743H-00-00

288.84
53

COVER, FOOTREST

3P6-27423-00-00

127.23
56

LABEL,OIL

3TU-2178A-00-00

16.91
58

BOLT, HEXAGON

90110-08199-00

24.27
59

BUSH,SOLID

90380-20213-00

172.36
60

FOOTREST, REAR 1

5LV-27431-01-00

203.18
62

SCREW, PAN

98507-05014-00

wysyłka 24-48h (3 szt.)

3.53
63

BOLT,SOCKET

91314-06040-00

wysyłka 24-48h (1 szt.)

14.29
64

NUT-U

95604-06200-00

8.35
65

SPRING, COMPRESSION

90501-15001-00

8.49
66

BALL 1/4

93501-04011-00

wysyłka 24-48h (ponad 10 szt.)

2.13
67

WASHER, SPECIAL

5JJ-27437-01-00

32.10
68

COLLAR

90387-06014-00

17.85
69

FOOTREST, REAR 2

5LV-27441-01-00

203.18
78

STAY, MUFFLER 1

3P6-21445-00-00

898.13
79

STAY, MUFFLER 2

3P6-21446-00-00

909.12
81

DAMPER, FOOTREST 2

36Y-27424-01-00

50.16
82

COLLAR

90387-10048-00

74.87
83

WASHER,PLATE

90201-10669-00

14.29
84

BRACKET, MAIN STAND

5P5-27151-00-00

1011.56
85

BRACKET, MAIN STAND

5P5-27152-00-00

771.94
86

BOLT

90101-10004-00

12.12
87

NUT,SELF-LOCKING

95607-10200-00

wysyłka 24-48h (6 szt.)

19.95
88

STAND, MAIN

5P5-27111-00-00

2196.17
89

STOPPER,MAIN STAND

1A0-27114-00-00

62.78
90

BOLT

90109-101E6-00

60.58
91

SPRING, TENSION

90506-40001-00

214.45
92

SPRING, TENSION

90506-23001-00

42.79
93

HOSE (L0)  (L60)

90445-170K9-00

44.92
94

SIDE CASE BRACKET RU  SET OF 2

5VS-W9753-00-00

113.00
