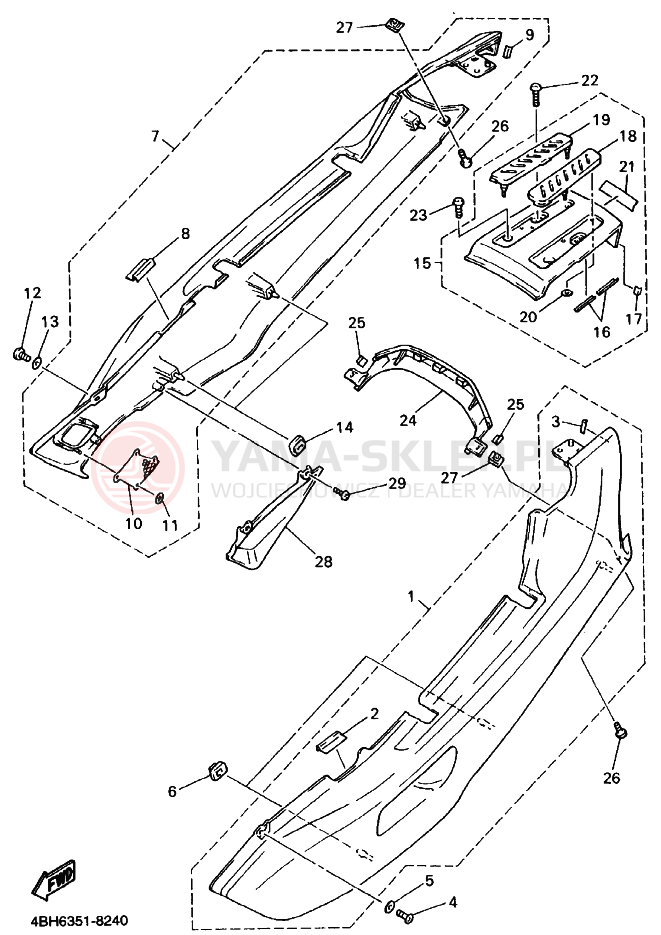

Schemat "Pokrywa boczna" do Yamaha GTS1000

Lp.	nazwa i numer części	cena
1	COVER, SIDE 1 4BH-Y2171-90-JY 4BHY217190JY 4BH-Y2171-90-JY https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	1301.50 zł 1171.35 złnajniższa cena: 1171.35 zł 1171.35
2	SEAL 1JK-21268-00-00 1JK212680000 1JK-21268-00-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	20.22 zł 18.20 złnajniższa cena: 18.20 zł 18.2
3	LABEL,OIL 3TU-2178A-00-00 3TU2178A0000 3TU-2178A-00-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
4	BOLT, SOCKET 98907-06012-00 989070601200 98907-06012-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	6.68 zł 6.01 złnajniższa cena: 6.01 zł 6.01
5	WASHER,PLATE 90202-06113-00 902020611300 90202-06113-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 24-48H (9 szt.)	26.36 zł 23.72 złnajniższa cena: 23.72 zł 23.72
6	GROMMET 90480-01510-00 904800151000 90480-01510-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	26.76 zł 24.08 złnajniższa cena: 24.08 zł 24.08
7	COVER, SIDE 2 4BH-Y2172-90-JY 4BHY217290JY 4BH-Y2172-90-JY https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	1266.00 zł 1139.40 złnajniższa cena: 1139.40 zł 1139.4
8	SEAL 1JK-21268-00-00 1JK212680000 1JK-21268-00-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	20.22 zł 18.20 złnajniższa cena: 18.20 zł 18.2
9	LABEL,OIL 3TU-2178A-00-00 3TU2178A0000 3TU-2178A-00-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
10	PANEL 1 4BH-2172A-00-00 4BH2172A0000 4BH-2172A-00-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	77.17 zł 69.45 złnajniższa cena: 69.45 zł 69.45
11	NUT,SPRING 90183-03010-00 901830301000 90183-03010-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
12	BOLT, SOCKET 98907-06012-00 989070601200 98907-06012-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	6.68 zł 6.01 złnajniższa cena: 6.01 zł 6.01
13	WASHER,PLATE 90202-06113-00 902020611300 90202-06113-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 24-48H (9 szt.)	26.36 zł 23.72 złnajniższa cena: 23.72 zł 23.72
14	GROMMET 90480-01510-00 904800151000 90480-01510-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	26.76 zł 24.08 złnajniższa cena: 24.08 zł 24.08
15	COVER, REAR FENDER 4BH-Y2165-00-JY 4BHY216500JY 4BH-Y2165-00-JY https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	989.98 zł 890.98 złnajniższa cena: 890.98 zł 890.98
16	SEAL 46X-21269-00-00 46X212690000 46X-21269-00-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	42.56 zł 38.30 złnajniższa cena: 38.30 zł 38.3
17	LABEL,OIL 3TU-2178A-00-00 3TU2178A0000 3TU-2178A-00-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	17.50 zł 15.75 złnajniższa cena: 15.75 zł 15.75
18	DAMPER 2 4BH-21639-00-00 4BH216390000 4BH-21639-00-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	64.46 zł 58.01 złnajniższa cena: 58.01 zł 58.01
19	DAMPER 4BH-21649-00-00 4BH216490000 4BH-21649-00-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	47.64 zł 42.88 złnajniższa cena: 42.88 zł 42.88
20	NUT,SPRING 90183-04005-00 901830400500 90183-04005-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	2.67 zł 2.40 złnajniższa cena: 2.40 zł 2.4
21	EMBLEM,YAMAHA(4BP) 99246-00080-00 992460008000 99246-00080-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 24-48H (1 szt.)	92.48 zł 83.23 złnajniższa cena: 83.23 zł 83.23
21	EMBLEM,YAMAHA(4BP) 99236-00080-00 => 99246-00080-00 992360008000 99236-00080 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 24-48H (1 szt.)	92.48 zł 83.23 złnajniższa cena: 83.23 zł 83.23
22	BOLT, SOCKET 98907-06012-00 989070601200 98907-06012-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	6.68 zł 6.01 złnajniższa cena: 6.01 zł 6.01
23	BOLT,SOCKET 98907-06016-00 989070601600 98907-06016-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
24	COVER, TAILLIGHT 4BH-2172X-00-JY 4BH2172X00JY 4BH-2172X-00-JY https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	684.95 zł 616.46 złnajniższa cena: 616.46 zł 616.46
25	PROTECTOR 3MA-27491-00-00 3MA274910000 3MA-27491-00-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	36.20 zł 32.58 złnajniższa cena: 32.58 zł 32.58
26	BOLT, SOCKET 98907-06012-00 989070601200 98907-06012-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	6.68 zł 6.01 złnajniższa cena: 6.01 zł 6.01
27	NUT,SPRING 90183-06023-00 901830602300 90183-06023-00 https://yama-sklep.pl/image/scheme/2493f3f781f1ce321a3c1c7e8da6981800344248363335312d38323430.png wysyłamy w 3-7 dni	14.13 zł 12.72 złnajniższa cena: 12.72 zł 12.72
