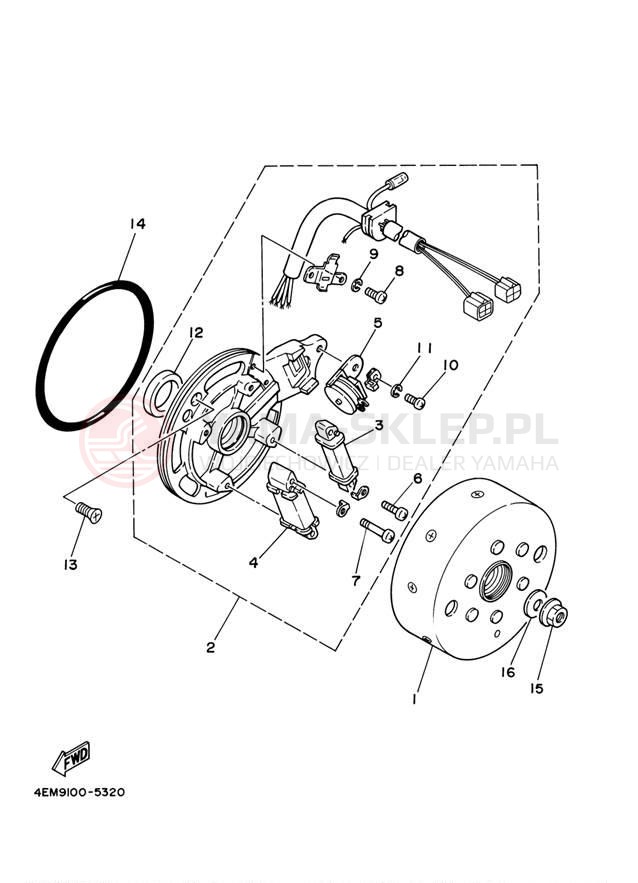

Schemat "prądnica" do Yamaha GRIZZLY 80 HUNTER YFM80GHW

Lp.	nazwa i numer części	cena
1	ROTOR ASSY 2FM-85550-M1-00 2FM85550M100 2FM-85550-M1-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	948.53 zł 948.53
2	BASE ASSY 4EM-85560-10-00 4EM855601000 4EM-85560-10-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	1457.17 zł 1457.17
3	COIL,CHARGE 5G3-85520-M1-00 5G385520M100 5G3-85520-M1-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	820.85 zł 820.85
4	COIL,LIGHTING 1 55X-81313-M0-00 55X81313M000 55X-81313-M0-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	570.33 zł 570.33
5	COIL,PULSER 22K-85595-M0-00 22K85595M000 22K-85595-M0-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	295.78 zł 295.78
6	SCREW,PANHEAD 98517-04012-00 985170401200 98517-04012-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	3.65 zł 3.65
7	SCREW,PAN HEAD 98517-04020-00 985170402000 98517-04020-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	3.23 zł 3.23
9	WASHER,SPRING 92990-04100-00 929900410000 92990-04100-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.65 zł 3.65
10	SCREW, PAN HEAD 97885-05010-00 978850501000 97885-05010-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	4.43 zł 4.43
12	OIL SEAL,SD-TYPE 93102-19276-00 931021927600 93102-19276-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	35.87 zł 35.87
13	SCREW,FLATHEAD(4EJ 98707-06016-00 987070601600 98707-06016-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.65 zł 3.65
14	O-RING (55X) 93211-02703-00 932110270300 93211-02703-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 24-48H (9 szt.)	37.87 zł 37.87
15	NUT,SPEC'L SHAPE 90179-10394-00 901791039400 90179-10394-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	22.88 zł 22.88
16	WASHER,PLATE 90201-102G9-00 90201102G900 90201-102G9-00 https://yama-sklep.pl/image/scheme_us/26f8cd8fa58631de0de47a7c2158241ff536393530375f696d672e6a7067.jpg wysyłamy w 3-7 dni	22.40 zł 22.4
