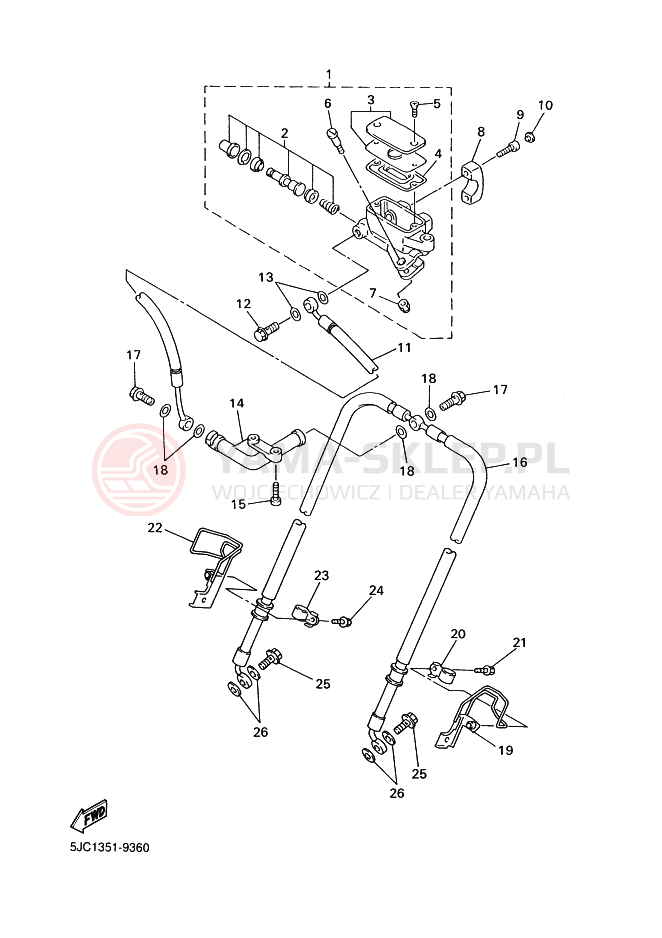

Schemat "Pompa hamulcowa przednia" do Yamaha XVZ13TF ROYALSTAR VENTURE

Lp.	nazwa i numer części	cena
1	MASTER CYLINDER SUB ASSY 4XY-25870-00-00 4XY258700000 4XY-25870-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	1475.66 zł 1328.09 złnajniższa cena: 1328.09 zł 1328.09
2	CYL KIT,MASTER 4K0-W0041-50-00 4K0W00415000 4K0-W0041-50-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	357.61 zł 321.85 złnajniższa cena: 321.85 zł 321.85
3	RESERVOIR CAP SET 4NK-W2585-00-00 => 4NK-W2585-01-00 4NKW25850000 4NK-W2585-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	123.02 zł 110.72 złnajniższa cena: 110.72 zł 110.72
4	DIAPHRAGM RESERVOR 4NK-25854-00-00 4NK258540000 4NK-25854-00-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	138.46 zł 124.61 złnajniższa cena: 124.61 zł 124.61
5	SCREW 4NK-2589H-00-00 => 3D8-2589H-10-00 4NK2589H0000 4NK-2589H-00-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (3 szt.)	4.39 zł 3.95 złnajniższa cena: 3.95 zł 3.95
6	BOLT,LEVER 4NK-2589F-00-00 4NK2589F0000 4NK-2589F-00-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	53.19 zł 47.87 złnajniższa cena: 47.87 zł 47.87
7	NUT, U (4NK) 95604-06100-00 956040610000 95604-06100-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	8.11 zł 7.30 złnajniższa cena: 7.30 zł 7.3
8	BRACKET,MASTER CYL 4NK-25867-00-00 4NK258670000 4NK-25867-00-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	207.17 zł 186.45 złnajniższa cena: 186.45 zł 186.45
9	BOLT (3DM) 91314-06025-00 913140602500 91314-06025-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	10.85 zł 9.77 złnajniższa cena: 9.77 zł 9.77
10	PLUG,SPEC'L SHAPE 90338-06162-00 903380616200 90338-06162-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (3 szt.)	64.42 zł 57.98 złnajniższa cena: 57.98 zł 57.98
11	HOSE, BRAKE 1 4XY-25872-00-00 4XY258720000 4XY-25872-00-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	478.35 zł 430.52 złnajniższa cena: 430.52 zł 430.52
12	BOLT,UNION(3GM) 90401-10159-00 904011015900 90401-10159-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (1 szt.)	55.15 zł 49.64 złnajniższa cena: 49.64 zł 49.64
13	WASHER,PLATE 90201-10118-00 => 90201-108J9-00 902011011800 90201-10118-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (6 szt.)	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
14	JOINT 4NK-25885-00-00 4NK258850000 4NK-25885-00-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	506.40 zł 455.76 złnajniższa cena: 455.76 zł 455.76
15	BOLT (4FL) 91317-06020-00 913170602000 91317-06020-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (4 szt.)	10.32 zł 9.29 złnajniższa cena: 9.29 zł 9.29
16	HOSE, BRAKE 2 4WM-25873-00-00 4WM258730000 4WM-25873-00-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	541.15 zł 487.04 złnajniższa cena: 487.04 zł 487.04
17	BOLT,UNION(3GM) 90401-10159-00 904011015900 90401-10159-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (1 szt.)	55.15 zł 49.64 złnajniższa cena: 49.64 zł 49.64
18	WASHER,PLATE 90201-10118-00 => 90201-108J9-00 902011011800 90201-10118-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (6 szt.)	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
19	HOLDER, BRAKE HOSE 1 5JC-25875-00-00 5JC258750000 5JC-25875-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	156.79 zł 141.11 złnajniższa cena: 141.11 zł 141.11
20	CLAMP 90461-10132-00 => 90461-08031-00 904611013200 90461-10132-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	18.47 zł 16.62 złnajniższa cena: 16.62 zł 16.62
21	BOLT, FLANGE 95817-06012-00 958170601200 95817-06012-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
21	BOLT, FLANGE 95807-06012-00 => 95817-06012-00 958070601200 95807-06012-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
22	HOLDER, BRAKE HOSE 5JC-25886-00-00 5JC258860000 5JC-25886-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	210.88 zł 189.79 złnajniższa cena: 189.79 zł 189.79
23	CLAMP 90461-10132-00 => 90461-08031-00 904611013200 90461-10132-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 3-7 dni	18.47 zł 16.62 złnajniższa cena: 16.62 zł 16.62
24	BOLT, FLANGE 95817-06012-00 958170601200 95817-06012-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
24	BOLT, FLANGE 95807-06012-00 => 95817-06012-00 958070601200 95807-06012-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 złnajniższa cena: 6.25 zł 6.25
25	BOLT,UNION(3GM) 90401-10159-00 904011015900 90401-10159-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (1 szt.)	55.15 zł 49.64 złnajniższa cena: 49.64 zł 49.64
26	WASHER,PLATE 90201-10118-00 => 90201-108J9-00 902011011800 90201-10118-00 https://yama-sklep.pl/image/scheme/242d21fe88f985867d2ffc7e35b36b79f8354a43313335312d39333630.png wysyłamy w 24-48H (6 szt.)	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
