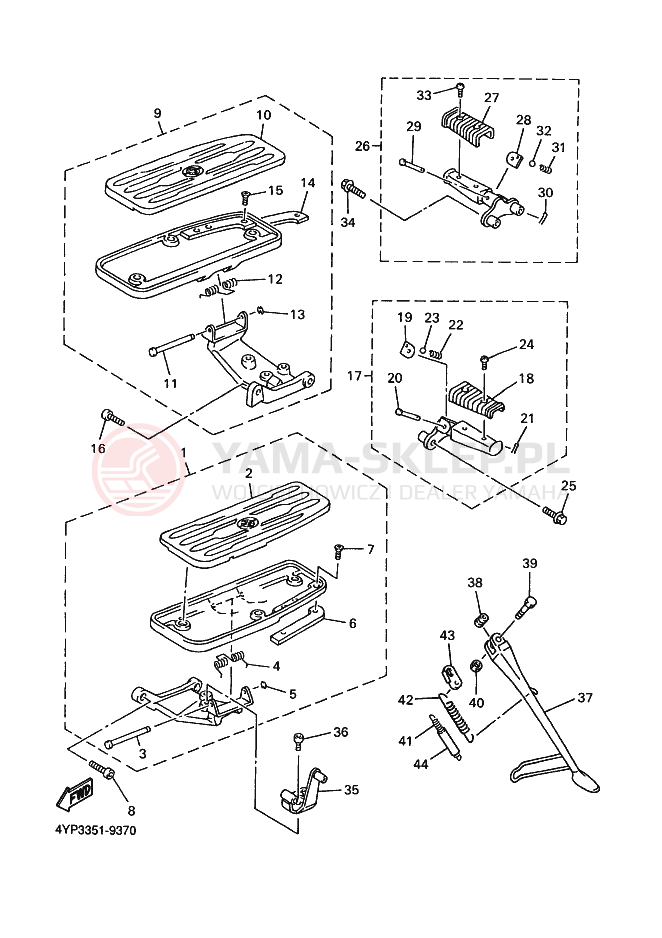

Schemat "Stopka postojowa i podnóżki" do Yamaha XVZ1300A ROYALSTAR

Lp.	nazwa i numer części	cena
1	FRONT FOOTREST ASSY (LEFT) 4XY-27410-00-00 4XY274100000 4XY-27410-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	1276.91 zł 1149.22 złnajniższa cena: 1149.22 zł 1149.22
2	.COVER, FOOTREST 4XY-27413-00-00 4XY274130000 4XY-27413-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	356.06 zł 320.45 złnajniższa cena: 320.45 zł 320.45
3	SHAFT 4NK-27427-00-00 => 3D8-27427-00-00 4NK274270000 4NK-27427-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	37.13 zł 33.42 złnajniższa cena: 33.42 zł 33.42
4	SPRING,RETURN 4NK-27426-00-00 4NK274260000 4NK-27426-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	46.49 zł 41.84 złnajniższa cena: 41.84 zł 41.84
5	CIRCLIP 99001-06600-00 990010660000 99001-06600-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 24-48H (7 szt.)	2.67 zł 2.40 złnajniższa cena: 2.40 zł 2.4
6	MOLE 1 4NK-27496-00-00 4NK274960000 4NK-27496-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	195.89 zł 176.30 złnajniższa cena: 176.30 zł 176.3
7	SCREW FLAT HEAD 98780-05010-00 987800501000 98780-05010-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
8	BOLT, HEXAGON SOCKET HEAD 90110-10161-00 901101016100 90110-10161 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	33.49 zł 30.14 złnajniższa cena: 30.14 zł 30.14
9	FRONT FOOTREST ASSY (RIGHT) 4XY-27420-00-00 4XY274200000 4XY-27420-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	1276.91 zł 1149.22 złnajniższa cena: 1149.22 zł 1149.22
10	.COVER, FOOTREST 4XY-27423-00-00 4XY274230000 4XY-27423-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	287.21 zł 258.49 złnajniższa cena: 258.49 zł 258.49
11	SHAFT 4NK-27427-00-00 => 3D8-27427-00-00 4NK274270000 4NK-27427-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	37.13 zł 33.42 złnajniższa cena: 33.42 zł 33.42
12	SPRING,RETURN 4NK-27426-00-00 4NK274260000 4NK-27426-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	46.49 zł 41.84 złnajniższa cena: 41.84 zł 41.84
13	CIRCLIP 99001-06600-00 990010660000 99001-06600-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 24-48H (7 szt.)	2.67 zł 2.40 złnajniższa cena: 2.40 zł 2.4
14	MOLE 2 4NK-27497-00-00 4NK274970000 4NK-27497-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	221.95 zł 199.76 złnajniższa cena: 199.76 zł 199.76
15	SCREW FLAT HEAD 98780-05010-00 987800501000 98780-05010-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
16	BOLT, HEXAGON SOCKET HEAD 90110-10161-00 901101016100 90110-10161 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	33.49 zł 30.14 złnajniższa cena: 30.14 zł 30.14
17	RR FOOTREST ASY 1 4NK-27430-00-00 4NK274300000 4NK-27430-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	396.15 zł 356.54 złnajniższa cena: 356.54 zł 356.54
18	COVER,RR FOOTREST 1NH-27433-00-00 1NH274330000 1NH-27433-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	219.68 zł 197.71 złnajniższa cena: 197.71 zł 197.71
19	WASHER,SPECIAL 2NT-27437-00-00 2NT274370000 2NT-27437-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	33.63 zł 30.27 złnajniższa cena: 30.27 zł 30.27
20	PIN,CLEVIS 91701-06032-00 917010603200 91701-06032-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	14.27 zł 12.84 złnajniższa cena: 12.84 zł 12.84
21	PIN, COTTER 91401-16012-00 => 91490-16020-00 914011601200 91401-16012-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	29.00 zł 26.10 złnajniższa cena: 26.10 zł 26.1
22	SPRING,COMPRESSION 90501-12743-00 905011274300 90501-12743-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 24-48H (4 szt.)	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
23	BALL 1/4 93501-04011-00 935010401100 93501-04011-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 24-48H (7 szt.)	2.20 zł 1.98 złnajniższa cena: 1.98 zł 1.98
24	SCREW,PAN 98517-06012-00 985170601200 98517-06012-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
25	BOLT,FLANGE(3JPE) (SMALL HEAD) 95024-08030-00 950240803000 95024-08030-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	14.27 zł 12.84 złnajniższa cena: 12.84 zł 12.84
26	RR FOOTREST ASY 2 4NK-27440-00-00 4NK274400000 4NK-27440-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	396.15 zł 356.54 złnajniższa cena: 356.54 zł 356.54
27	COVER,RR FOOTREST 1NH-27433-00-00 1NH274330000 1NH-27433-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	219.68 zł 197.71 złnajniższa cena: 197.71 zł 197.71
28	WASHER,SPECIAL 2NT-27437-00-00 2NT274370000 2NT-27437-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	33.63 zł 30.27 złnajniższa cena: 30.27 zł 30.27
29	PIN,CLEVIS 91701-06032-00 917010603200 91701-06032-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	14.27 zł 12.84 złnajniższa cena: 12.84 zł 12.84
30	PIN, COTTER 91401-16012-00 => 91490-16020-00 914011601200 91401-16012-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	29.00 zł 26.10 złnajniższa cena: 26.10 zł 26.1
31	SPRING,COMPRESSION 90501-12743-00 905011274300 90501-12743-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 24-48H (4 szt.)	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
32	BALL 1/4 93501-04011-00 935010401100 93501-04011-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 24-48H (7 szt.)	2.20 zł 1.98 złnajniższa cena: 1.98 zł 1.98
33	SCREW,PAN 98517-06012-00 985170601200 98517-06012-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
34	BOLT,FLANGE(3JPE) (SMALL HEAD) 95024-08030-00 950240803000 95024-08030-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	14.27 zł 12.84 złnajniższa cena: 12.84 zł 12.84
35	BRACKET 3 4NK-27443-00-00 4NK274430000 4NK-27443-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	1078.98 zł 971.08 złnajniższa cena: 971.08 zł 971.08
36	BOLT,SOCKET 91317-08014-00 913170801400 91317-08014-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	13.53 zł 12.18 złnajniższa cena: 12.18 zł 12.18
37	STAND SIDE 4NK-27311-01-00 4NK273110100 4NK-27311-01-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	276.91 zł 249.22 złnajniższa cena: 249.22 zł 249.22
38	COLLAR 90387-1007K-00 903871007K00 90387-1007K-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	54.64 zł 49.18 złnajniższa cena: 49.18 zł 49.18
39	BOLT 90101-10776-00 901011077600 90101-10776-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	22.40 zł 20.16 złnajniższa cena: 20.16 zł 20.16
40	NUT,SELF-LOCKING 90185-10037-00 901851003700 90185-10037-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 24-48H (1 szt.)	28.30 zł 25.47 złnajniższa cena: 25.47 zł 25.47
41	SPRING,TENSION 90506-18224-00 905061822400 90506-18224-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	38.15 zł 34.34 złnajniższa cena: 34.34 zł 34.34
42	SPRING,TENSION 90506-26225-00 905062622500 90506-26225-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	50.97 zł 45.87 złnajniższa cena: 45.87 zł 45.87
43	LINK,SIDE STAND 2KT-27315-00-00 => 3VD-27315-00-00 2KT273150000 2KT-27315-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	88.08 zł 79.27 złnajniższa cena: 79.27 zł 79.27
44	GUIDE, SIDE STAND 1TX-27351-00-00 1TX273510000 1TX-27351-00-00 https://yama-sklep.pl/image/scheme/2450a1e6c093bd99e304af3e44bacae68b345950333335312d39333730.png wysyłamy w 3-7 dni	48.27 zł 43.44 złnajniższa cena: 43.44 zł 43.44
