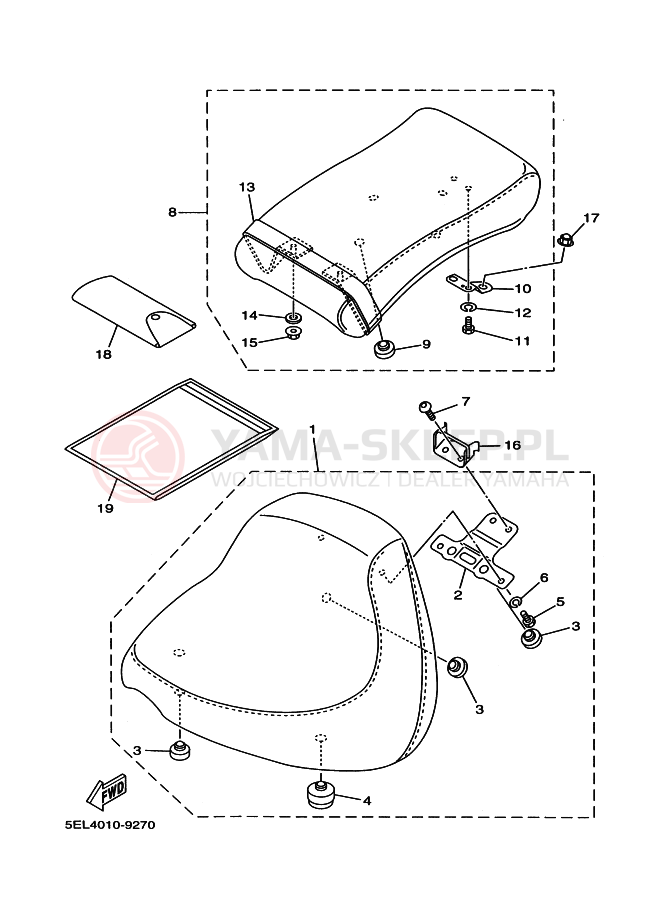

Schemat "siedzenie" do Yamaha XVS1100 DRAGSTAR 1100

Lp.	nazwa i numer części	cena
1	SINGLE SEAT ASSY 5EL-24710-10-00 5EL247101000 5EL-24710-10 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni
2	BRACKET, SEAT LEVE 5EL-2475H-00-00 5EL2475H0000 5EL-2475H-00-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	105.53 zł 94.98 złnajniższa cena: 94.98 zł 94.98
3	PAD,SEAT 22W-24741-00-00 22W247410000 22W-24741-00-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 24-48H (5 szt.)	22.40 zł 20.16 złnajniższa cena: 20.16 zł 20.16
4	PAD,SEAT 1T4-24741-00-00 1T4247410000 1T4-24741-00-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	29.00 zł 26.10 złnajniższa cena: 26.10 zł 26.1
5	BOLT 97007-06012-00 => 97017-06012-00 970070601200 97007-06012-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 24-48H (2 szt.)	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
6	WASHER,SPRING 92907-06100-00 929070610000 92907-06100-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 24-48H (4 szt.)	3.01 zł 2.71 złnajniższa cena: 2.71 zł 2.71
7	BLT,BTTN HD 92017-06016-00 920170601600 92017-06016-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
8	TANDEM SEAT ASSY 5EL-24750-00-00 => 5EL-24750-10-00 5EL247500000 5EL-24750-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	509.88 zł 458.89 złnajniższa cena: 458.89 zł 458.89
9	PAD,SEAT 22W-24741-00-00 22W247410000 22W-24741-00-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 24-48H (5 szt.)	22.40 zł 20.16 złnajniższa cena: 20.16 zł 20.16
10	.BRACKET, SEAT LEVER 2 5EL-2475J-00-00 5EL2475J0000 5EL-2475J-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	84.64 zł 76.18 złnajniższa cena: 76.18 zł 76.18
11	BOLT 97007-06012-00 => 97017-06012-00 970070601200 97007-06012-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 24-48H (2 szt.)	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
12	WASHER,SPRING 92907-06100-00 929070610000 92907-06100-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 24-48H (4 szt.)	3.01 zł 2.71 złnajniższa cena: 2.71 zł 2.71
13	BAND, SEAT 5EL-24734-00-00 5EL247340000 5EL-24734-00-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	84.97 zł 76.47 złnajniższa cena: 76.47 zł 76.47
14	WASHER,PLATE 90201-06380-00 902010638000 90201-06380-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 24-48H (1 szt.)	8.65 zł 7.79 złnajniższa cena: 7.79 zł 7.79
15	NUT,FLANGE (4MV) 95707-06500-00 957070650000 95707-06500-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	14.15 zł 12.74 złnajniższa cena: 12.74 zł 12.74
16	BRACKET 5EL-2475N-00-00 5EL2475N0000 5EL-2475N-00-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	211.66 zł 190.49 złnajniższa cena: 190.49 zł 190.49
17	NUT,CROWN 90176-06047-00 => 90176-06041-00 901760604700 90176-06047-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	20.65 zł 18.59 złnajniższa cena: 18.59 zł 18.59
18	TOOL KIT 5EL-28100-10-00 5EL281001000 5EL-28100-10-00 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	540.11 zł 486.10 złnajniższa cena: 486.10 zł 486.1
19	POUCH 4KG-28186-10-00 => 4KG-28186-11-00 4KG281861000 4KG-28186-10 https://yama-sklep.pl/image/scheme/24b2dc99f9e6b15642aa11a4a97eafeb5b35454c343031302d39323730.png wysyłamy w 3-7 dni	61.84 zł 55.66 złnajniższa cena: 55.66 zł 55.66
