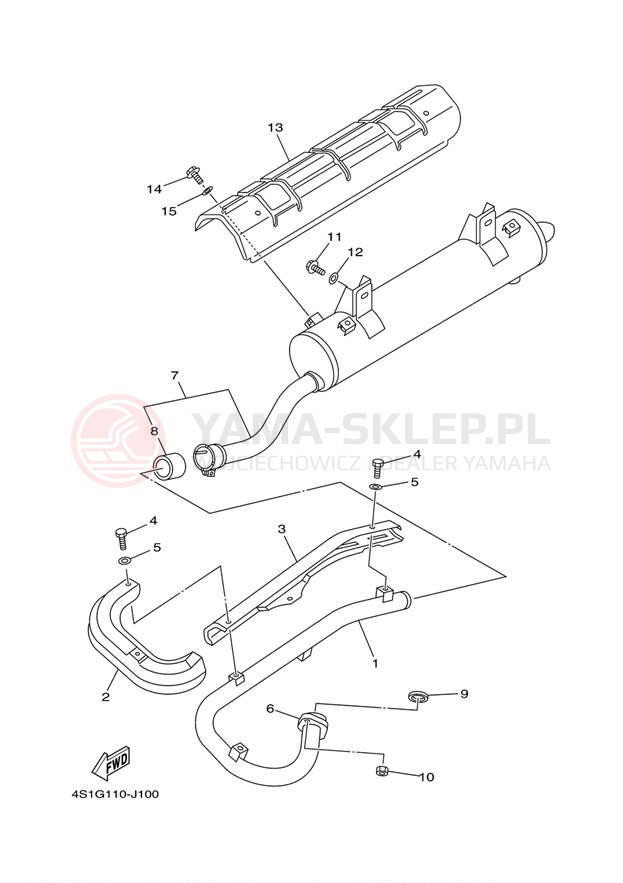

Schemat "Wydech końcowy" do Yamaha BIG BEAR 4WD HUNTER YFM40FBHB

Lp.	nazwa i numer części	cena
1	PIPE,EXHAUST L 4S1-E4611-00-00 4S1E46110000 4S1-E4611-00-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni
2	COVER, EXHAUST 5FU-E4627-00-00 5FUE46270000 5FU-E4627-00-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni
3	PROTECTOR, EXHAUST 5FU-E4628-00-00 5FUE46280000 5FU-E4628-00-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni
4	BOLT, FLANGE 95817-06012-00 958170601200 95817-06012-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	6.94 zł 6.25 zł najniższa cena: 6.25 zł 6.25
5	WASHER, PLATE 90201-06036-00 902010603600 90201-06036-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
7	MUFFLER ASSY 1 4S1-E4710-00-00 4S1E47100000 4S1-E4710-00-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni
8	GASKET,MUFFLER 3YF-14714-00-00 3YF147140000 3YF-14714-00-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni	141.23 zł 127.11 zł najniższa cena: 127.11 zł 127.11
9	GASKET,EXHAUST PIPE 3GD-14613-00-00 3GD146130000 3GD-14613-00-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni	68.02 zł 61.22 zł najniższa cena: 61.22 zł 61.22
10	NUT 90179-06668-00 901790666800 90179-06668-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	13.79 zł 12.41 zł najniższa cena: 12.41 zł 12.41
11	BOLT,WASHER BASED 90105-10845-00 901051084500 90105-10845-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni	11.09 zł 9.98 zł najniższa cena: 9.98 zł 9.98
12	WASHER, PLATE 90201-10035-00 902011003500 90201-10035-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.84 zł 7.96 zł najniższa cena: 7.96 zł 7.96
13	PROTECTOR, MUFFLER 5FU-E4718-00-00 5FUE47180000 5FU-E4718-00-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni
15	WASHER, PLATE 90201-06078-00 902010607800 90201-06078-00 https://yama-sklep.pl/image/scheme_us/268d8fd224dca79e832a8d294b8670263b36313333315f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.23 zł 2.91 zł najniższa cena: 2.91 zł 2.91
