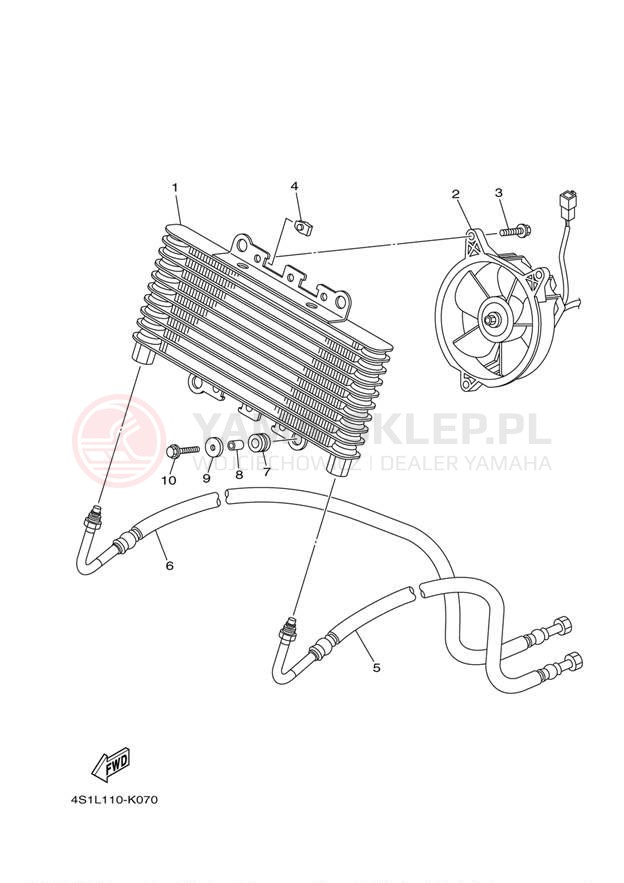

Schemat "Chłodnica oleju" do Yamaha BIG BEAR 4WD HUNTER YFM40FBHB

Lp.	nazwa i numer części	cena
1	ELEMENT, OIL COOLER 5UH-E3480-00-00 5UHE34800000 5UH-E3480-00-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg niedostępny	3232.01 zł 2908.81 zł najniższa cena: 2908.81 zł 2908.81
2	BLOWER ASSY 1NS-E2405-00-00 => 1NS-E2405-01-00 1NSE24050000 1NS-E2405-00-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg wysyłamy w 3-7 dni	4444.75 zł 4000.28 zł najniższa cena: 4000.28 zł 4000.28
2	BLOWER ASSY 1NS-E2405-01-00 1NSE24050100 1NS-E2405-01-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg wysyłamy w 3-7 dni	4444.75 zł 4000.28 zł najniższa cena: 4000.28 zł 4000.28
3	BOLT 1 5UH-E3573-00-00 5UHE35730000 5UH-E3573-00-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg wysyłamy w 3-7 dni	23.36 zł 21.02 zł najniższa cena: 21.02 zł 21.02
4	CLIP 5UH-E3577-00-00 5UHE35770000 5UH-E3577-00-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.92 zł 3.53 zł najniższa cena: 3.53 zł 3.53
5	HOSE, OIL 1 4S1-E3464-00-00 4S1E34640000 4S1-E3464-00-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg wysyłamy w 3-7 dni
6	HOSE, OIL 2 4S1-E3465-00-00 4S1E34650000 4S1-E3465-00-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg wysyłamy w 3-7 dni
7	GROMMET 90480-12475-00 904801247500 90480-12475-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg wysyłamy w 3-7 dni	25.12 zł 22.61 zł najniższa cena: 22.61 zł 22.61
8	COLLAR 90387-06113-00 903870611300 90387-06113-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg wysyłamy w 3-7 dni	71.12 zł 64.01 zł najniższa cena: 64.01 zł 64.01
9	WASHER 90209-06012-00 902090601200 90209-06012-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg wysyłamy w 3-7 dni	4.87 zł 4.38 zł najniższa cena: 4.38 zł 4.38
10	BOLT, FLANGE 90105-06833-00 901050683300 90105-06833-00 https://yama-sklep.pl/image/scheme_us/26a1316fa412b907847f6be3b881110dc736313332325f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.11 zł 6.40 zł najniższa cena: 6.40 zł 6.4
