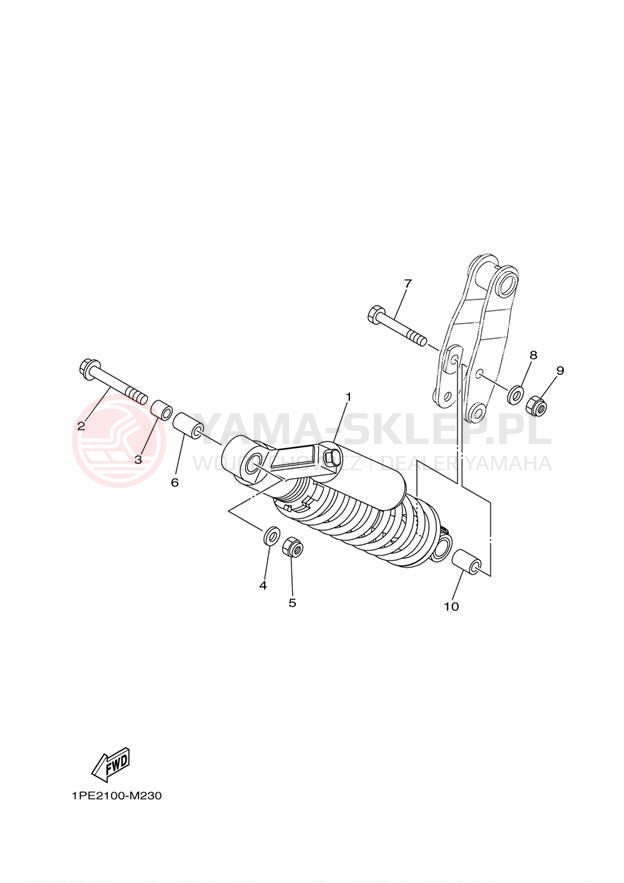

Schemat "zawieszenie tył" do Yamaha RAPTOR 700 YFM7RDW

Lp.	nazwa i numer części	cena
1	SHOCK ABSORBER ASS 1PE-F2200-00-00 1PEF22000000 1PE-F2200-00-00 https://yama-sklep.pl/image/scheme_us/26b996cc9789e0eefbc0045b4f4699cc8636313032375f696d672e6a7067.jpg wysyłamy w 3-7 dni
2	BOLT, FLANGE 90105-12038-00 901051203800 90105-12038-00 https://yama-sklep.pl/image/scheme_us/26b996cc9789e0eefbc0045b4f4699cc8636313032375f696d672e6a7067.jpg wysyłamy w 3-7 dni	49.21 zł 44.29 zł najniższa cena: 44.29 zł 44.29
3	COLLAR 90387-12028-00 903871202800 90387-12028-00 https://yama-sklep.pl/image/scheme_us/26b996cc9789e0eefbc0045b4f4699cc8636313032375f696d672e6a7067.jpg wysyłamy w 3-7 dni	28.52 zł 25.67 zł najniższa cena: 25.67 zł 25.67
4	WASHER, PLATE 90201-12032-00 902011203200 90201-12032-00 https://yama-sklep.pl/image/scheme_us/26b996cc9789e0eefbc0045b4f4699cc8636313032375f696d672e6a7067.jpg wysyłamy w 3-7 dni	21.91 zł 19.72 zł najniższa cena: 19.72 zł 19.72
5	NUT, SELF-LOCKING 90185-12007-00 901851200700 90185-12007-00 https://yama-sklep.pl/image/scheme_us/26b996cc9789e0eefbc0045b4f4699cc8636313032375f696d672e6a7067.jpg wysyłamy w 3-7 dni	40.36 zł 36.32 zł najniższa cena: 36.32 zł 36.32
6	COLLAR 90387-12020-00 903871202000 90387-12020-00 https://yama-sklep.pl/image/scheme_us/26b996cc9789e0eefbc0045b4f4699cc8636313032375f696d672e6a7067.jpg wysyłamy w 3-7 dni	71.12 zł 64.01 zł najniższa cena: 64.01 zł 64.01
7	BOLT 90109-10019-00 901091001900 90109-10019-00 https://yama-sklep.pl/image/scheme_us/26b996cc9789e0eefbc0045b4f4699cc8636313032375f696d672e6a7067.jpg wysyłamy w 3-7 dni	32.24 zł 29.02 zł najniższa cena: 29.02 zł 29.02
8	WASHER, PLATE 90201-10036-00 902011003600 90201-10036-00 https://yama-sklep.pl/image/scheme_us/26b996cc9789e0eefbc0045b4f4699cc8636313032375f696d672e6a7067.jpg wysyłamy w 3-7 dni	14.80 zł 13.32 zł najniższa cena: 13.32 zł 13.32
9	NUT, SELF-LOCKING 90185-10012-00 901851001200 90185-10012-00 https://yama-sklep.pl/image/scheme_us/26b996cc9789e0eefbc0045b4f4699cc8636313032375f696d672e6a7067.jpg wysyłamy w 24-48H (6 szt.)	14.91 zł 13.42 zł najniższa cena: 13.42 zł 13.42
10	COLLAR 90387-127W0-00 90387127W000 90387-127W0-00 https://yama-sklep.pl/image/scheme_us/26b996cc9789e0eefbc0045b4f4699cc8636313032375f696d672e6a7067.jpg wysyłamy w 3-7 dni	77.77 zł 69.99 zł najniższa cena: 69.99 zł 69.99
