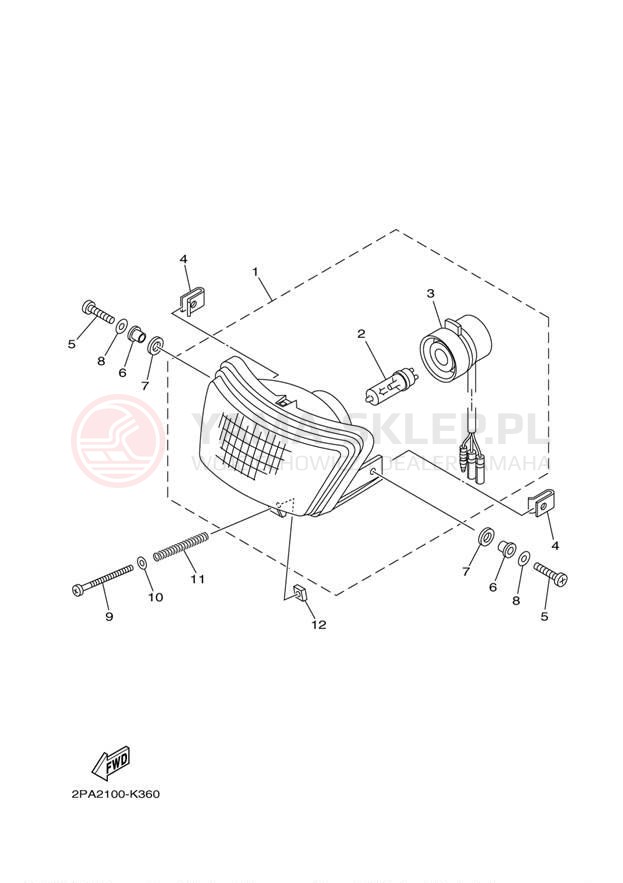

Schemat "Lampa przód" do Yamaha RAPTOR 125 YFM125RDW/YFM125RDL

Lp.	nazwa i numer części	cena
1	HEADLIGHT ASSY 2PA-84300-00-00 2PA843000000 2PA-84300-00-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	581.93 zł 523.74 złnajniższa cena: 523.74 zł 523.74
2	BULB, 12V35/36.5 AT (12V-35/36.5W) HALOGEN 5VM-84314-00-00 5VM843140000 5VM-84314-00-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	100.34 zł 90.31 złnajniższa cena: 90.31 zł 90.31
3	SOCKET CORD ASSY 1 2PA-84340-00-00 2PA843400000 2PA-84340-00-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	172.84 zł 155.56 złnajniższa cena: 155.56 zł 155.56
4	NUT 5VM-84117-00-00 5VM841170000 5VM-84117-00-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	14.53 zł 13.08 złnajniższa cena: 13.08 zł 13.08
5	SCREW, PAN HEAD 98517-05020-00 985170502000 98517-05020-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 24-48H (6 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
6	COLLAR(4EU) 90387-0501W-00 903870501W00 90387-0501W-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.36 zł 6.62 złnajniższa cena: 6.62 zł 6.62
7	WASHER,PLATE 90202-08146-00 902020814600 90202-08146-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
8	WASHER 92990-05200-00 929900520000 92990-05200-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
9	SCREW, ADJUSTER 5BF-8433E-00-00 5BF8433E0000 5BF-8433E-00-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 24-48H (4 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
10	WASHER 92990-04600-00 929900460000 92990-04600-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.23 zł 2.91 złnajniższa cena: 2.91 zł 2.91
11	SPRING, COMPRESSION 90501-100A3-00 90501100A300 90501-100A3-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
12	NUT, ADJUSTING 5VM-84334-00-00 5VM843340000 5VM-84334-00-00 https://yama-sklep.pl/image/scheme_us/26e88d055fa99809a34fb4f47cfe357fa536303838375f696d672e6a7067.jpg wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
