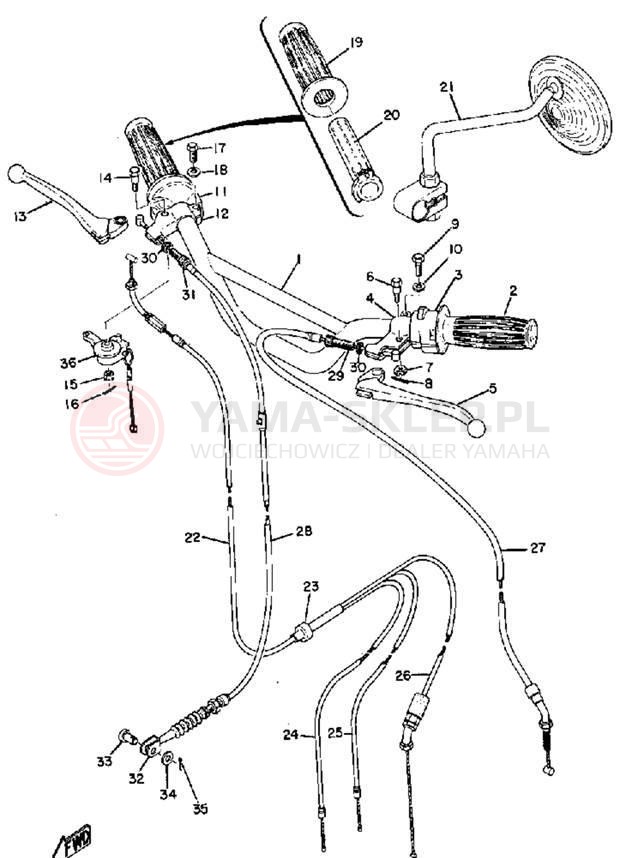

Schemat "Kierownica i osprzęt" do Yamaha CS3B/CS3C
Lp. nazwa i numer części cena
Lp. nazwa i numer części cena
1

LEVER HOLDER ASY 1

214-82910-07-00

wysyłamy w 3-7 dni

234.01
2

GRIP LH

341-26241-00-00

wysyłamy w 3-7 dni

27.70
4

HOLDER,LEVER 1

214-82911-01-00

wysyłamy w 3-7 dni

93.42
5

LEVER L

214-83912-00-00

wysyłamy w 3-7 dni

106.92
6

SCREW,LVR FITTING

214-83915-00-00

wysyłamy w 3-7 dni

31.60
7

NUT,SLOTTED

95301-06900-00

wysyłamy w 3-7 dni

24.58
8

PIN,COTTER

91401-12018-00

wysyłamy w 3-7 dni

5.33
9

BOLT (3DM)  (3XF)

97024-06020-00

wysyłamy w 3-7 dni

8.84
10

WASHER

92995-06100-00

wysyłamy w 24-48H (3 szt.)

0.81
12

HOLDER,LEVER 2

233-82921-31-00

wysyłamy w 3-7 dni

101.55
13

LEVER R

233-83922-30-00

wysyłamy w 3-7 dni

106.92
15

NUT, SLTED

95307-05900-00

wysyłamy w 3-7 dni

22.53
20

TUBE,THRTL GUIDE

214-26243-00-00

wysyłamy w 3-7 dni

116.30
21 253-26290-10-00
23

CONNECTOR,CABLE

156-26261-01-00

wysyłamy w 3-7 dni

82.00
27

CABLE,CLUTCH

396-26335-10-00

wysyłamy w 3-7 dni

176.52
28

CABLE,BRAKE

238-26341-00-00

wysyłamy w 3-7 dni

29

BOLT

90123-08046-00 => 90123-08002-00

wysyłamy w 3-7 dni

50.13
29

BOLT

90123-08002-00

wysyłamy w 3-7 dni

50.13
30

NUT

90179-08030-00

wysyłamy w 3-7 dni

41.98
30

NUT

90179-08148-00 => 90179-08030-00

wysyłamy w 3-7 dni

41.98
32

JOINT,CABLE

156-26347-00-00

wysyłamy w 3-7 dni

28.30
33

PIN,CLEVIS

90240-08013-00

wysyłamy w 24-48H (4 szt.)

17.00
34

WASHER,PLATE

90201-08083-00

wysyłamy w 24-48H (2 szt.)

13.79
35

PIN,COTTER

91490-20025-00

wysyłamy w 24-48H (2 szt.)

13.05
36

STOP SWITCH ASY

232-83980-30-00

wysyłamy w 3-7 dni

171.28
