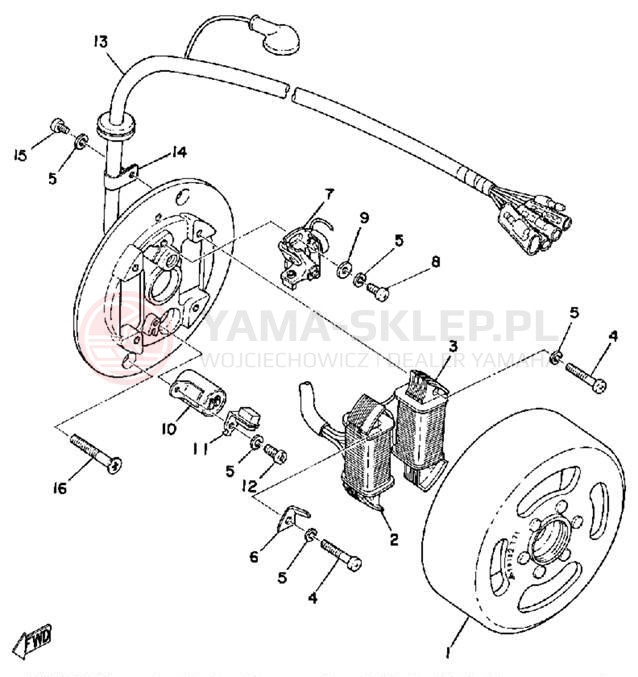

Schemat "Układ zapłonowy" do Yamaha RS100B

Lp.	nazwa i numer części	cena
2	COIL,SOURCE 451-81312-20-00 451813122000 451-81312-20-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 3-7 dni	531.85 zł 478.67 złnajniższa cena: 478.67 zł 478.67
4	SCREW, PAN HEAD 98517-04025-00 985170402500 98517-04025-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
5	WASHER,SPRING 92990-04100-00 929900410000 92990-04100-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
7	CONTACT BRKR ASY 2A6-81321-20-00 2A6813212000 2A6-81321-20-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 3-7 dni	294.77 zł 265.29 złnajniższa cena: 265.29 zł 265.29
8	SCREW,PAN HEAD 110-81346-21-00 110813462100 110-81346-21-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 3-7 dni	16.49 zł 14.84 złnajniższa cena: 14.84 zł 14.84
9	WASHER 92990-04200-00 929900420000 92990-04200-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
10	CONDENSER 296-81325-90-00 296813259000 296-81325-90-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 3-7 dni	87.01 zł 78.31 złnajniższa cena: 78.31 zł 78.31
11	LUBRICATOR 116-81331-20-00 116813312000 116-81331-20-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 3-7 dni	19.63 zł 17.67 złnajniższa cena: 17.67 zł 17.67
14	CLAMP 109-81328-11-00 109813281100 109-81328-11-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 3-7 dni	16.04 zł 14.44 złnajniższa cena: 14.44 zł 14.44
15	SCREW,PAN HEAD 98517-04006-00 985170400600 98517-04006-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 3-7 dni	13.79 zł 12.41 złnajniższa cena: 12.41 zł 12.41
16	SCREW,FLAT 98707-05012-00 987070501200 98707-05012-00 https://yama-sklep.pl/image/scheme_us/26c7ff9a744c7ba22d192fcefd602585bd35353531345f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.65 zł 3.29 złnajniższa cena: 3.29 zł 3.29
