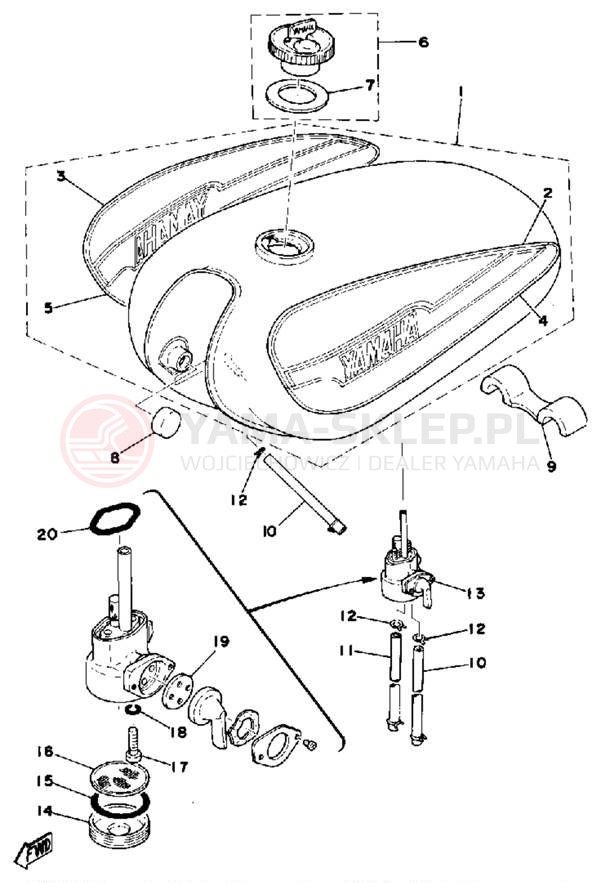

Schemat "zbiornik paliwa" do Yamaha RD200C

Lp.	nazwa i numer części	cena
6	CAP ASY. 3FU-24650-11-00 3FU246501100 3FU-24650-11-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 3-7 dni	472.91 zł 425.62 złnajniższa cena: 425.62 zł 425.62
7	GASKET,CAP 498-24612-00-00 498246120000 498-24612-00-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 3-7 dni	48.07 zł 43.26 złnajniższa cena: 43.26 zł 43.26
8	DAMPER,LOCATING 1 122-24181-00-00 122241810000 122-24181-00-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	5.76 zł 5.18 złnajniższa cena: 5.18 zł 5.18
11	HOSE (L350) 90445-092K1-00 90445092K100 90445-092K1-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 3-7 dni	16.35 zł 14.72 złnajniższa cena: 14.72 zł 14.72
12	CLIP,SCISSOR 90467-08003-00 904670800300 90467-08003-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	10.15 zł 9.14 złnajniższa cena: 9.14 zł 9.14
13	FUEL COCK ASY 1 ISO 360-24500-00-00 360245000000 360-24500-00-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 3-7 dni	933.14 zł 839.83 złnajniższa cena: 839.83 zł 839.83
14	CUP,FILTER 360-24521-00-00 360245210000 360-24521-00-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 3-7 dni	152.19 zł 136.97 złnajniższa cena: 136.97 zł 136.97
15	GASKET 168-24522-00-00 168245220000 168-24522-00-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 3-7 dni	29.93 zł 26.94 złnajniższa cena: 26.94 zł 26.94
16	NET,FILTER 2 360-24515-00-00 360245150000 360-24515-00-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 3-7 dni	95.31 zł 85.78 złnajniższa cena: 85.78 zł 85.78
17	SCREW,PAN HEAD 98517-06025-00 985170602500 98517-06025-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 24-48H (7 szt.)	2.55 zł 2.30 złnajniższa cena: 2.30 zł 2.3
18	GASKET 360-24512-00-00 360245120000 360-24512-00-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 3-7 dni	15.68 zł 14.11 złnajniższa cena: 14.11 zł 14.11
19	VALVE/GASKET 137-24523-00-00 137245230000 137-24523-00-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 3-7 dni	81.44 zł 73.30 złnajniższa cena: 73.30 zł 73.3
20	GASKET 168-24512-00-00 168245120000 168-24512-00-00 https://yama-sklep.pl/image/scheme_us/267243c088e5a45bac806337dd243ec41635343338315f696d672e6a7067.jpg wysyłamy w 3-7 dni	38.08 zł 34.27 złnajniższa cena: 34.27 zł 34.27
