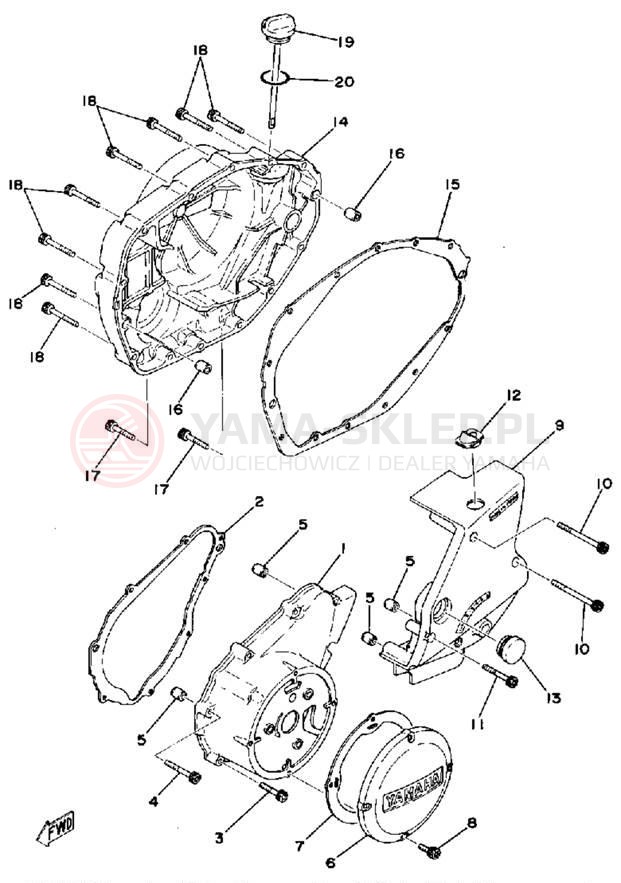

Schemat "Pokrywa silnika" do Yamaha XS400D

Lp.	nazwa i numer części	cena
1	COVER,CRANKCASE L 1L9-15411-11-00 1L9154111100 1L9-15411-11-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg	558.92 zł 558.92
2	GASKET,GAS CVR 2 1L9-15461-10-00 1L9154611000 1L9-15461-10-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg	35.78 zł 35.78
3	BOLT,HEX SKT HEAD 90110-06138-00 901100613800 90110-06138-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg wysyłamy w 24-48H (5 szt.)	22.10 zł 22.1
4	BOLT (4MY) 91317-06040-00 913170604000 91317-06040-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	10.68 zł 10.68
5	PIN,DOWEL 99530-10014-00 995301001400 99530-10014-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg	14.72 zł 14.72
6	COVER,GENERATOR 1L9-15415-01-00 1L9154150100 1L9-15415-01-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg	500.38 zł 500.38
7	1L9-15455-11-00
8	BOLT, SOCKET 91317-05016-00 913170501600 91317-05016-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg	9.47 zł 9.47
10	BOLT,SOCKET 91317-06065-00 913170606500 91317-06065-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg	16.42 zł 16.42
12	1L9-15441-00-00
13	COVER,CAP 1L9-15417-00-00 1L9154170000 1L9-15417-00-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg	28.52 zł 28.52
14	COVER,CRANKCASE 3 3F9-15431-11-00 3F9154311100 3F9-15431-11-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg	1344.93 zł 1344.93
15	GASKET,CRCS COVER 1L9-15451-10-00 1L9154511000 1L9-15451-10-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg	104.54 zł 104.54
19	PLUG,OIL LEVEL 1L9-15362-00-00 1L9153620000 1L9-15362-00-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg	93.06 zł 93.06
20	O-RING 93210-27778-00 932102777800 93210-27778-00 https://yama-sklep.pl/image/scheme_us/264cd24d68451f619e8400f2daf13f278034373736345f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	28.34 zł 28.34
