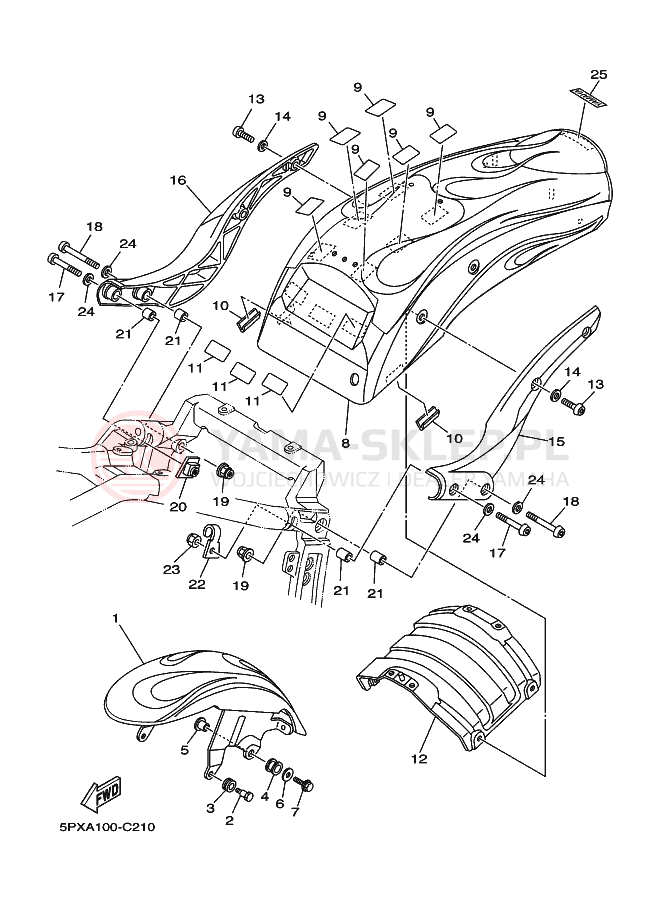

Schemat "błotnik" do Yamaha XV1700PC XV17PCS ROADSTAR WARRIOR

Lp.	nazwa i numer części	cena
1	FRONT FENDER COMP. 5PX-Y2151-10-P0 5PXY215110P0 5PX-Y2151-10-P0 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	6294.91 zł 5665.42 złnajniższa cena: 5665.42 zł 5665.42
2	BOLT 90109-08020-00 901090802000 90109-08020-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	18.70 zł 16.83 złnajniższa cena: 16.83 zł 16.83
3	GROMMET 90480-15397-00 904801539700 90480-15397-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	25.12 zł 22.61 złnajniższa cena: 22.61 zł 22.61
4	GROMMET 90480-15007-00 904801500700 90480-15007-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	79.67 zł 71.70 złnajniższa cena: 71.70 zł 71.7
5	COLLAR(2KF) 90387-087T7-00 90387087T700 90387-087T7-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	33.96 zł 30.56 złnajniższa cena: 30.56 zł 30.56
6	WASHER,PLATE 90201-094G1-00 90201094G100 90201-094G1-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	18.70 zł 16.83 złnajniższa cena: 16.83 zł 16.83
7	BOLT,FLANGE (4MY) 95027-08025-00 950270802500 95027-08025-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	8.84 zł 7.96 złnajniższa cena: 7.96 zł 7.96
8	REAR FENDER COMP. UR DBNM8 5PX-Y2161-10-P0 5PXY216110P0 5PX-Y2161-10-P0 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	6029.74 zł 5426.77 złnajniższa cena: 5426.77 zł 5426.77
9	SEAL 5PX-21669-00-00 => 5PX-21669-01-00 5PX216690000 5PX-21669-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	25.57 zł 23.01 złnajniższa cena: 23.01 zł 23.01
9	SEAL 5PX-21669-01-00 5PX216690100 5PX-21669-01-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	25.57 zł 23.01 złnajniższa cena: 23.01 zł 23.01
10	MOLD,FUEL TANK 3VD-24188-00-00 => 1HX-24188-01-00 3VD241880000 3VD-24188-00-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	58.57 zł 52.71 złnajniższa cena: 52.71 zł 52.71
11	SEAL 5PX-21669-01-00 5PX216690100 5PX-21669-01-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	25.57 zł 23.01 złnajniższa cena: 23.01 zł 23.01
11	SEAL 5PX-21669-00-00 => 5PX-21669-01-00 5PX216690000 5PX-21669-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	25.57 zł 23.01 złnajniższa cena: 23.01 zł 23.01
12	STAY, REAR 5PX-21643-10-00 5PX216431000 5PX-21643-10-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	1523.22 zł 1370.90 złnajniższa cena: 1370.90 zł 1370.9
13	BOLT, BUTTON HEAD 92014-08025-00 920140802500 92014-08025-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	14.80 zł 13.32 złnajniższa cena: 13.32 zł 13.32
14	WASHER 92990-08200-00 929900820000 92990-08200-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	7.11 zł 6.40 złnajniższa cena: 6.40 zł 6.4
15	STAY, FENDER 1 MBL2 FOR YB 5PX-21613-00-P0 5PX2161300P0 5PX-21613-00-P0 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	5146.76 zł 4632.08 złnajniższa cena: 4632.08 zł 4632.08
16	STAY, FENDER 2 MBL2 FOR YB 5PX-21614-00-P0 5PX2161400P0 5PX-21614-00-P0 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	4249.53 zł 3824.58 złnajniższa cena: 3824.58 zł 3824.58
17	BOLT, BUTTON HEAD 92014-10060-00 920141006000 92014-10060-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	41.61 zł 37.45 złnajniższa cena: 37.45 zł 37.45
18	BOLT 90111-10005-00 901111000500 90111-10005-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	40.60 zł 36.54 złnajniższa cena: 36.54 zł 36.54
19	NUT,SELF-LOCKING 95607-10200-00 956071020000 95607-10200-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	20.65 zł 18.59 złnajniższa cena: 18.59 zł 18.59
20	NUT 5PX-21295-00-00 5PX212950000 5PX-21295-00-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	38.77 zł 34.89 złnajniższa cena: 34.89 zł 34.89
21	PIN,DOWEL (59V) 99530-14016-00 995301401600 99530-14016-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 24-48H (6 szt.)	23.64 zł 21.28 złnajniższa cena: 21.28 zł 21.28
22	HANGER, HELMET 5PX-21398-00-00 5PX213980000 5PX-21398-00-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	54.12 zł 48.71 złnajniższa cena: 48.71 zł 48.71
23	NUT,SELF-LOCKING 90185-10060-00 901851006000 90185-10060-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	27.80 zł 25.02 złnajniższa cena: 25.02 zł 25.02
24	WASHER, PLATE 90201-10M63-00 => 90201-10081-00 9020110M6300 90201-10M63-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	43.91 zł 39.52 złnajniższa cena: 39.52 zł 39.52
24	WASHER, PLATE 90201-10081-00 902011008100 902-01100-81-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 3-7 dni	43.91 zł 39.52 złnajniższa cena: 39.52 zł 39.52
25	EMBLEM, YAMAHA UR FOR (YB) 99247-00080-00 992470008000 99247-00080-00 https://yama-sklep.pl/image/scheme/2447c9b8f5a6a23113edff37f589723dfa355058413130302d43323130.png wysyłamy w 24-48H (1 szt.)	74.57 zł 67.11 złnajniższa cena: 67.11 zł 67.11
