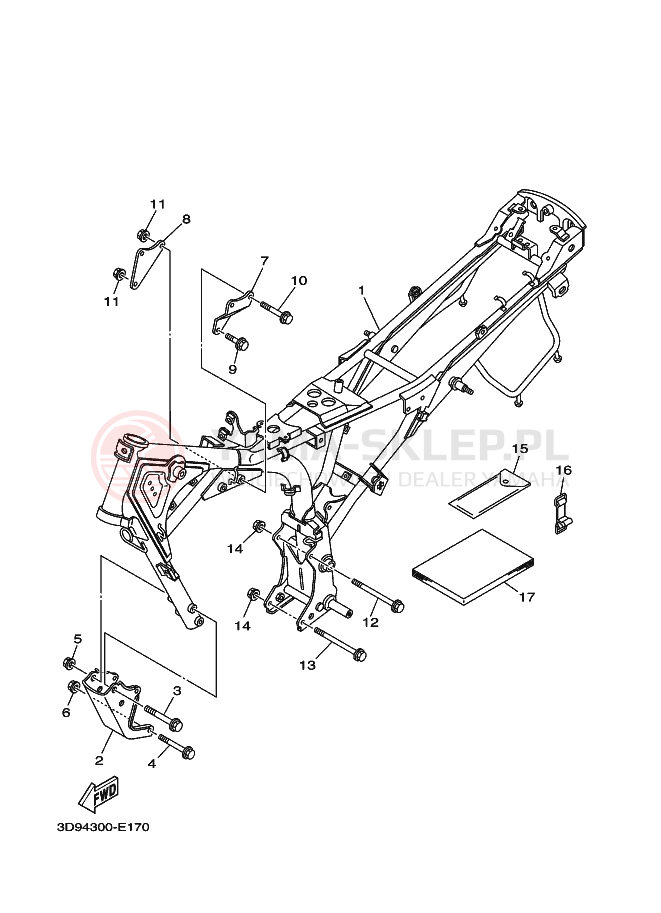

Schemat "rama" do Yamaha YBR125ED

Lp.	nazwa i numer części	cena
1	FRAME COMP. 3D9-F1110-01-33 3D9F11100133 3D9-F1110-01-33 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	4452.97 zł 4007.67 złnajniższa cena: 4007.67 zł 4007.67
2	STAY, ENGINE 3 5VL-F1316-00-00 => 5VL-F1316-01-00 5VLF13160000 5VL-F1316-00-00 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	92.48 zł 83.23 złnajniższa cena: 83.23 zł 83.23
3	BOLT, FLANGE 9581L-10080-00 9581L1008000 9581L-10080 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	21.38 zł 19.24 złnajniższa cena: 19.24 zł 19.24
4	BOLT, FLANGE 90105-08874-00 901050887400 90105-08874 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
5	NUT, FLANGE 9570L-10500-00 9570L1050000 9570L-10500 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	2.20 zł 1.98 złnajniższa cena: 1.98 zł 1.98
6	NUT, FLANGE 9570L-08500-00 => 90179-08X03-00 9570L0850000 9570L-08500 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	0.93 zł 0.84 złnajniższa cena: 0.84 zł 0.84
7	STAY, ENGINE 3 5VL-F1317-00-00 5VLF13170000 5VL-F1317-00 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	81.93 zł 73.74 złnajniższa cena: 73.74 zł 73.74
8	STAY, ENGINE 4 5VL-F1318-00-00 5VLF13180000 5VL-F1318-00 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	22.47 zł 20.22 złnajniższa cena: 20.22 zł 20.22
9	BOLT, FLANGE 90105-08802-00 => 95817-08040-00 901050880200 90105-08802 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	15.24 zł 13.72 złnajniższa cena: 13.72 zł 13.72
10	BOLT,FLANGE 90105-08803-00 => 95817-08060-00 901050880300 90105-08803 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	22.88 zł 20.59 złnajniższa cena: 20.59 zł 20.59
11	NUT, FLANGE 9570L-08500-00 => 90179-08X03-00 9570L0850000 9570L-08500 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	0.93 zł 0.84 złnajniższa cena: 0.84 zł 0.84
12	BOLT, FLANGE 90105-08873-00 901050887300 90105-08873 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	22.88 zł 20.59 złnajniższa cena: 20.59 zł 20.59
13	BOLT, FLANGE 90105-08869-00 => 90105-088E6-00 901050886900 90105-08869-00 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	20.68 zł 18.61 złnajniższa cena: 18.61 zł 18.61
14	NUT, FLANGE 9570L-08500-00 => 90179-08X03-00 9570L0850000 9570L-08500 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	0.93 zł 0.84 złnajniższa cena: 0.84 zł 0.84
15	TOOL KIT 3D9-F8100-01-00 3D9F81000100 3D9-F8100-01 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	301.92 zł 271.73 złnajniższa cena: 271.73 zł 271.73
15	TOOL KIT 3D9-F8100-00-00 => 3D9-F8100-01-00 3D9F81000000 3D9-F8100-00 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	301.92 zł 271.73 złnajniższa cena: 271.73 zł 271.73
16	BAND 5VL-F811G-00-00 => 5VL-F811G-01-00 5VLF811G0000 5VL-F811G-00-00 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	7.64 zł 6.88 złnajniższa cena: 6.88 zł 6.88
17	BETRIEBSANLEITUNG 3D9-F8199-G0-00 3D9F8199G000 3D9-F8199-G0-00 https://yama-sklep.pl/image/scheme/24a511851168e8ca9cb1541d9a20fb1687334439343330302d45313730.png wysyłamy w 3-7 dni	201.74 zł 181.57 złnajniższa cena: 181.57 zł 181.57
