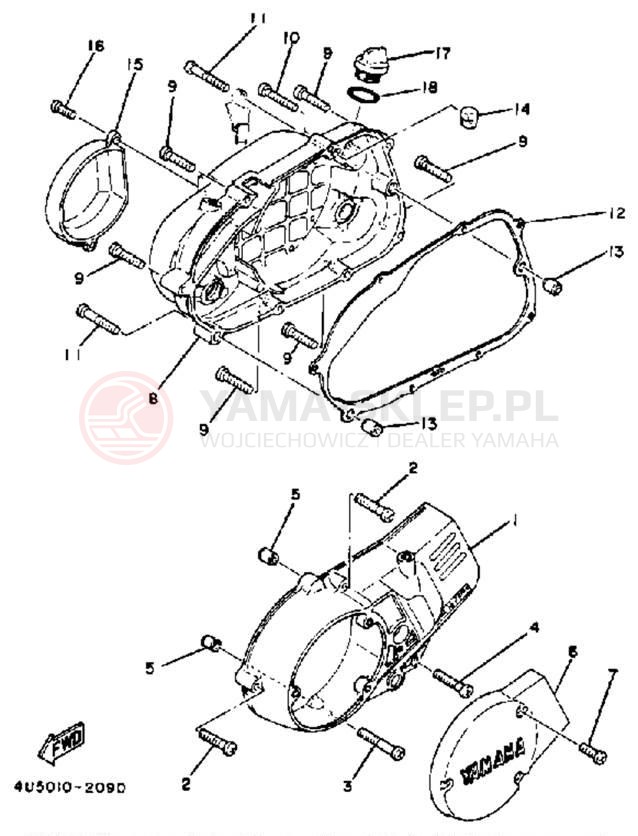

Schemat "Pokrywa silnika" do Yamaha RX50K

Lp.	nazwa i numer części	cena
2	SCREW,PAN HEAD 98517-06030-00 985170603000 98517-06030-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 24-48H (ponad 10 szt.)	7.11 zł 6.40 zł najniższa cena: 6.40 zł 6.4
3	SCREW,PAN 98507-06040-00 985070604000 98507-06040-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.11 zł 6.40 zł najniższa cena: 6.40 zł 6.4
4	SCREW, PAN 98507-06045-00 985070604500 98507-06045-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.64 zł 6.88 zł najniższa cena: 6.88 zł 6.88
5	PIN,DOWEL 99530-10014-00 995301001400 99530-10014-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	15.24 zł 13.72 zł najniższa cena: 13.72 zł 13.72
7	SCREW,PAN HEAD 98517-06020-00 985170602000 98517-06020-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 24-48H (1 szt.)	10.32 zł 9.29 zł najniższa cena: 9.29 zł 9.29
10	SCREW, PAN HEAD 98507-06035-00 985070603500 98507-06035-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
12	GASKET,CRCS COVER 3MT-15451-00-00 3MT154510000 3MT-15451-00-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 3-7 dni	37.12 zł 33.41 zł najniższa cena: 33.41 zł 33.41
14	SCRAPER,OIL 353-15437-02-00 353154370200 353-15437-02-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 3-7 dni	7.02 zł 6.32 zł najniższa cena: 6.32 zł 6.32
16	SCREW, PAN 98507-06014-00 985070601400 98507-06014-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 3-7 dni	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
17	PLUG, OIL 3Y1-15363-10-00 3Y1153631000 3Y1-15363-10-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 3-7 dni	107.42 zł 96.68 zł najniższa cena: 96.68 zł 96.68
18	O-RING 93210-21190-00 932102119000 93210-21190-00 https://yama-sklep.pl/image/scheme_us/26ae87ce97c1ddcf314a21660f0ed81bdb34323432335f696d672e6a7067.jpg wysyłamy w 24-48H (9 szt.)	12.87 zł 11.58 zł najniższa cena: 11.58 zł 11.58
