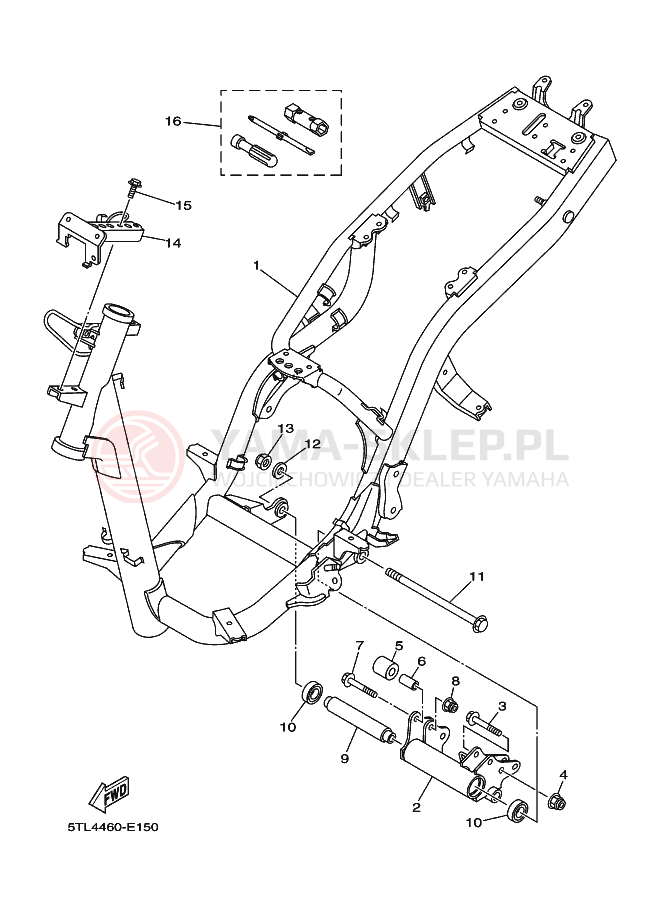

Schemat "rama" do Yamaha AL115C MIO

Lp.	nazwa i numer części	cena
1	FRAME COMP. 5TL-F1110-10-33 5TLF11101033 5TL-F1110-10-33 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni
2	ENGINE BRACKET COMP. 5TL-F1410-00-00 5TLF14100000 5TL-F1410-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni
3	BOLT, FLANGE 90105-10066-00 901051006600 90105-10066 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni
4	NUT, SELF-LOCKING 9560L-10200-00 9560L1020000 9560L-10200-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni	19.70 zł 17.73 zł najniższa cena: 17.73 zł 17.73
5	STOPPER, MAIN STAND 5MX-F7114-00-00 5MXF71140000 5MX-F7114-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni	8.14 zł 7.33 zł najniższa cena: 7.33 zł 7.33
6	COLLAR 90387-08754-00 903870875400 90387-08754-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni	18.47 zł 16.62 zł najniższa cena: 16.62 zł 16.62
7	BOLT, FLANGE 90105-08048-00 901050804800 90105-08048 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni
8	NUT, SELF LOCKING 90185-08169-00 901850816900 90185-08169-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni	47.48 zł 42.73 zł najniższa cena: 42.73 zł 42.73
8	NUT, SELF LOCKING 95607-08200-00 => 90185-08169-00 956070820000 95607-08200-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni	47.48 zł 42.73 zł najniższa cena: 42.73 zł 42.73
9	SPACER 5TL-F1459-00-00 5TLF14590000 5TL-F1459-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni
10	BEARING 93306-003X7-00 93306003X700 93306-003X7 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni
11	AXLE, WHEEL 5TL-F5181-00-00 5TLF51810000 5TL-F5181-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni
12	WASHER,PLATE 90201-124E4-00 90201124E400 90201-124E4-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni	26.36 zł 23.72 zł najniższa cena: 23.72 zł 23.72
12	WASHER,PLATE 90201-12688-00 => 90201-124E4-00 902011268800 90201-12688-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni	26.36 zł 23.72 zł najniższa cena: 23.72 zł 23.72
13	NUT, SELF-LOCKING 90185-12802-00 901851280200 90185-12802 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni
14	STAY 1 5TL-F8356-00-00 5TLF83560000 5TL-F8356-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni
15	BOLT,FLANGE 95807-06010-00 => 95817-06010-00 958070601000 95807-06010-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
15	BOLT,FLANGE 95817-06010-00 958170601000 95817-06010-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 24-48H (2 szt.)	3.65 zł 3.29 zł najniższa cena: 3.29 zł 3.29
16	TOOL KIT 5TL-F8100-00-00 5TLF81000000 5TL-F8100-00 https://yama-sklep.pl/image/scheme/2492c31668cb23e92a9747f81d6c8f9d8d35544c343436302d45313530.png wysyłamy w 3-7 dni
