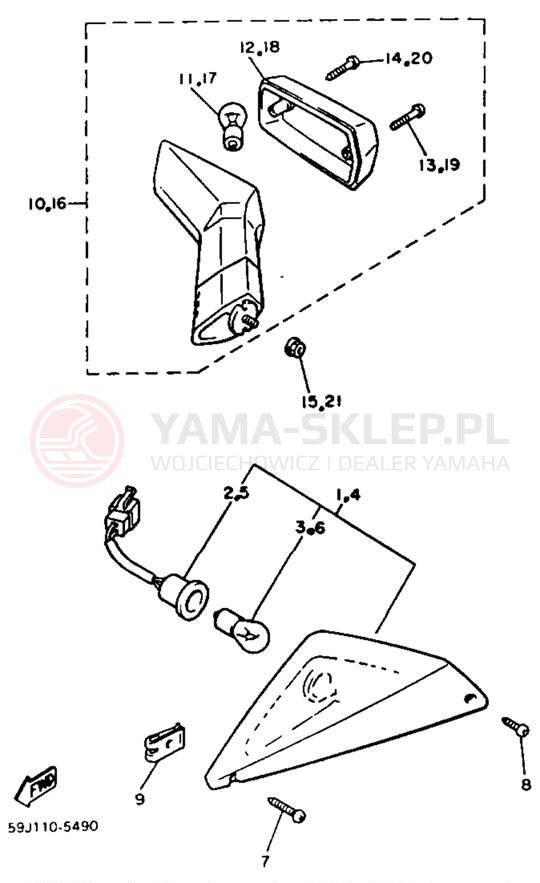

Schemat "kierunkowskazy" do Yamaha XVZ12DN

Lp.	nazwa i numer części	cena
1	26H-83310-70-00
2	CORD ASY 26H-8331E-00-00 26H8331E0000 26H-8331E-00-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	91.40 zł 91.4
3	BULB 12V32/3CP (12V-27/8W) 137-84714-61-XX 256-84714-61-00 256847146100 256-84714-61-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	63.89 zł 63.89
4	FRT FLSHR LITE ASY ( 26H-83320-70-00 26H833207000 26H-83320-70-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	161.46 zł 161.46
5	CORD ASY 26H-8332E-00-00 26H8332E0000 26H-8332E-00-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	91.40 zł 91.4
7	SCREW,TAPPING 97780-40120-00 977804012000 97780-40120-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.11 zł 8.11
8	SCREW, TAPPING 97707-40614-00 977074061400 97707-40614-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 24-48H (3 szt.)	5.76 zł 5.76
9	NUT,SPRING 90183-04027-00 901830402700 90183-04027-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	9.37 zł 9.37
10	R FLSHR LITE ASY 26H-83330-70-00 26H833307000 26H-83330-70-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	517.50 zł 517.5
11	BULB, 12V27W 1156 (12V-32CP) 256-83311-70-XX 2568331170XX 256-83311-70-XX https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni
12	LENS,FLASHER 26H-83332-00-00 26H833320000 26H-83332-00-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	57.33 zł 57.33
14	SCREW, TAPPING 97707-40630-00 977074063000 97707-40630-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	8.65 zł 8.65
15	NUT, FLANGE 95704-08500-00 957040850000 95704-08500-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 24-48H (2 szt.)	9.37 zł 9.37
16	R FLSHR LITE ASY 26H-83340-70-00 26H833407000 26H-83340-70-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	517.50 zł 517.5
18	LENS,FLASHER 26H-83342-00-00 26H833420000 26H-83342-00-00 https://yama-sklep.pl/image/scheme_us/2606e21b72f2bea207deb2c58b283622b134373334315f696d672e6a7067.jpg wysyłamy w 3-7 dni	57.33 zł 57.33
