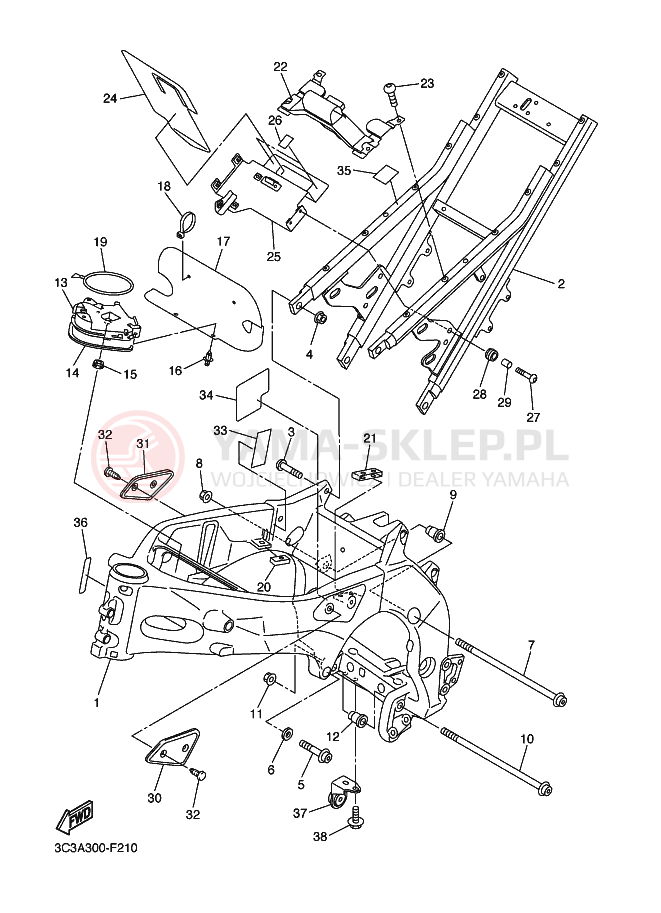

Schemat "rama" do Yamaha FZ1-S FAZER
Lp. nazwa i numer części cena
Lp. nazwa i numer części cena
1

FRAME COMP.

2D1-21110-00-P0 => 2D1-21110-03-P0

12398.55
1

FRAME COMP.

2D1-21110-03-P0

12398.55
2

REAR FRAME COMP.

2D1-21190-00-P0

3590.10
3

SCREW, PAN HEAD

90157-10001-00

17.85
4

NUT,SELF-LOCKING

95604-10200-00 => 90185-10170-00

59.66
4

NUT,SELF-LOCKING

90185-10170-00

59.66
5

BOLT, FLANGE  (SMALL HEAD)

95024-10040-00

25.90
6

WASHER, PLATE

90201-10008-00

51.39
7

BOLT, HEXAGON SOCKET

90110-10005-00

61.88
8

NUT

90179-10696-00

27.34
9

BOLT, ENGINE ADJUSTI

5EB-21495-00-00 => 4C8-21495-00-00

95.57
9

BOLT, ENGINE ADJUSTI

4C8-21495-00-00

95.57
10

BOLT, HEXAGON SOCKET

90110-10005-00

61.88
11

NUT

90179-10696-00

27.34
12

BOLT, ENGINE ADJUSTI

5EB-21495-00-00 => 4C8-21495-00-00

95.57
12

BOLT, ENGINE ADJUSTI

4C8-21495-00-00

95.57
13

COVER 3

2D1-2117N-00-00

136.99
14

DAMPER

2D1-2174Y-00-00

10.48
15

GROMMET

90480-01333-00

26.40
16

RIVET

90269-06001-00

wysyłka 24-48h (ponad 10 szt.)

6.70
17

PROTECTOR

2D1-2117G-00-00

202.79
18

BAND

1UA-82591-00-00

wysyłka 24-48h (4 szt.)

11.18
19

BAND,TOOL

3YX-21376-00-00

112.93
20

DAMPER, LOCATING 4

2D1-24184-00-00

22.57
21

DAMPER, LOCATING 5

2D1-24185-00-00

29.51
22

BRACKET, TANK FITTIN

2D1-21345-00-00

708.96
23

SCREW

90149-06026-00

16.42
24

DAMPER, LOCATING 3

2D1-24183-00-00

150.85
25

BRACKET, REGULATOR

2D1-21287-01-00

282.67
26

DAMPER 2

5YU-21639-00-00

3.12
27

BOLT,BUTTON

92017-06020-00

8.55
27

BOLT,BUTTON

90111-06019-00 => 92017-06020-00

8.55
28

GROMMET

90480-14013-00

13.32
29

COLLAR

90387-06026-00

20.65
30

COVER, SIDE 1

2D1-24129-00-00

242.74
31

COVER, SIDE 2

2D1-24139-00-00

217.03
32

RIVET

90269-06003-00

4.71
33

DAMPER

4PX-23426-00-00

9.47
34

SEAL 1

2D1-21575-00-00

61.35
35

SEAL

2D1-21268-10-00

39.22
36

PROTECTOR, FRAME FR

2D1-2197E-00-00

44.01
37

BRACKET, FOOTREST 2

2D1-27425-02-00

476.40
38

BOLT,FLANGE (JN5)

90105-08X15-00

wysyłka 24-48h (4 szt.)

4.60
38

BOLT,FLANGE (JN5)

95812-08016-00 => 90105-08X15-00

wysyłka 24-48h (4 szt.)

4.60
